Rocker Switch On Off Position: คู่มือฉบับสมบูรณ์สำหรับผู้เริ่มต้นและผู้เชี่ยวชาญ

ทำความเข้าใจกับตำแหน่งเปิด-ปิดของสวิตช์โยกเป็นปัจจัยที่สำคัญมากสำหรับมืออาชีพและมือสมัครเล่นที่เกี่ยวข้องกับอุปกรณ์ไฟฟ้าหรืออิเล็กทรอนิกส์ สวิตช์โยกมีการใช้งานในรูปแบบต่างๆ ในสถานที่ต่างๆ เช่น ในผลิตภัณฑ์ในครัวเรือน ในแผงหน้าปัดรถยนต์ ในอุปกรณ์คอมพิวเตอร์ ในปลั๊กไฟ และในโรงงาน หากคุณสนใจวิธีการพิจารณาว่าสวิตช์โยกทำงานหรือไม่ รวมถึงทำความรู้จักกับโครงสร้าง การทำงาน และความล้มเหลวของสวิตช์ คุณจะพบคำตอบในคู่มือเล่มนี้อย่างแน่นอน

สวิตช์โยกคืออะไร?

สวิตช์โยกเป็นสวิตช์ไฟฟ้าที่จะโยกเมื่อกด แทนที่จะเคลื่อนที่ในแนวตั้ง การโยกยังทำให้วงจรสมบูรณ์หรือพังและควบคุมกระแสไฟฟ้า สวิตช์โยกกลายเป็นที่นิยมในหมู่วิศวกร มีความแข็งแกร่ง ใช้งานง่าย และเชื่อถือได้ สวิตช์โยกมีหลายประเภทในแง่ของการออกแบบ รูปร่าง และขนาด แต่บทบาทหลักยังคงเหมือนเดิม นั่นคือการเปิดและปิดได้อย่างน่าเชื่อถือ

การระบุตำแหน่งเปิดและปิดของสวิตช์โยก

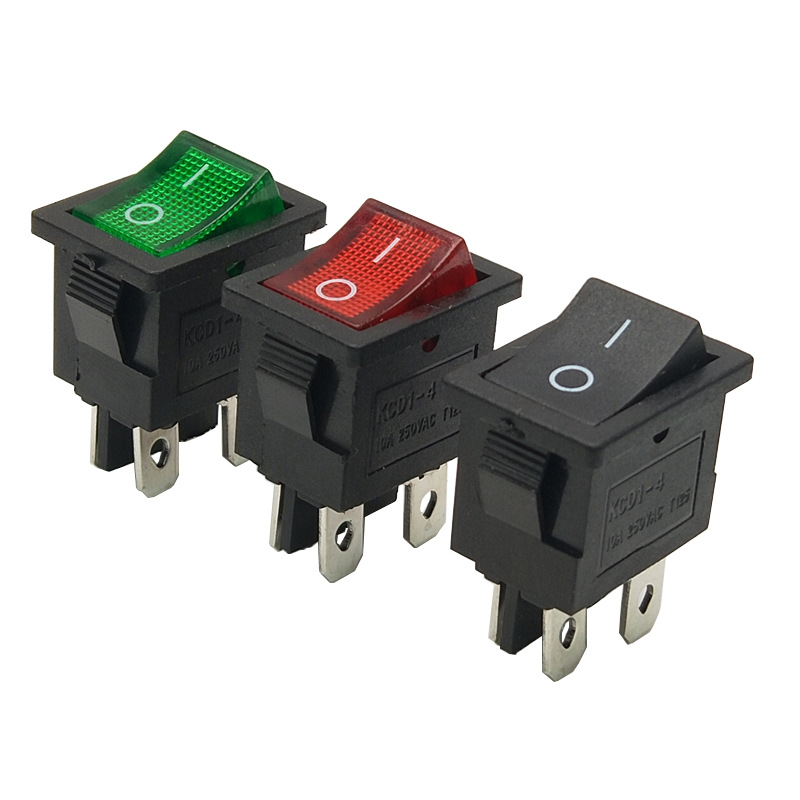

เมื่อได้เข้าสู่โลกของสวิตช์โยก หนึ่งในคำถามแรกที่เข้ามาในความคิดคือ เราจะทราบได้อย่างไรว่าสวิตช์เปิดหรือปิดอยู่ อุตสาหกรรมได้ทำให้งานง่ายขึ้นโดยมาพร้อมกับตัวบ่งชี้ทั่วไปบางประการ ค้นหาสัญลักษณ์สากลที่พิมพ์อยู่ที่ด้านหน้าของสวิตช์หรือมีลายนูนบนสวิตช์

I= เปิด
O= ปิด

การเลื่อนสวิตช์ไปตามทิศทางของเครื่องหมายซึ่งระบุว่า "I" จะทำให้วงจรไฟฟ้าที่มีปัญหาสมบูรณ์และเปิดอุปกรณ์ หากหมุนสวิตช์ไปในทิศทางที่มีเครื่องหมาย "O" การเชื่อมต่อจะถูกขัดจังหวะและอุปกรณ์จะหยุดทำงาน ด้วยสัญญาณที่เรียบง่ายจึงสามารถรับประกันความปลอดภัยได้ ในบางสถานการณ์ อาจใช้ค่าสีเพื่ออ่านสีแดงสำหรับ "เปิด" และสีดำหรือสีขาวสำหรับ "ปิด"

การกำหนดค่าทั่วไปของสวิตช์ Rocker

สวิตช์โยกมีหลายรูปแบบ: ขั้วเดี่ยวแบบส่งครั้งเดียว (SPST), ขั้วเดี่ยวแบบส่งครั้งเดียว (DPST), ขั้วเดี่ยวแบบส่งสองครั้ง (SPDT) และแบบส่งสองขั้ว (DPDT) การกำหนดค่าที่เลือกจะระบุจำนวนวงจรที่สวิตช์โยกสามารถทำงานได้ นอกจากนี้ยังเผยให้เห็นว่าสวิตช์สามารถทำงานได้หลายตำแหน่งหรือไม่

โดยปกติแล้ว ฟังก์ชันเปิด-ปิดเกี่ยวข้องกับการออกแบบ SPST โดยปลายด้านหนึ่งจะเปิด (เปิด) แหล่งพลังงาน และปลายอีกด้านจะปิด (ปิด) อย่างไรก็ตาม ประเภทของสวิตช์ DPDT หรือ SPDT สามารถรวมตำแหน่งเพิ่มเติมสำหรับการสลับทิศทางหรือการเชื่อมต่อที่แตกต่างกันในวงจร การตระหนักถึงการออกแบบสวิตช์โยกของคุณช่วยในการเชื่อมต่อและใช้งานอย่างถูกต้อง

การใช้งานสวิตช์โยกและตำแหน่งเปิด/ปิด

เนื่องจากการออกแบบที่สะดวกและความเรียบง่ายในการใช้งาน จึงพบสวิตช์โยกได้ในอุปกรณ์จำนวนมาก ต่อไปนี้เป็นการใช้งานหลักที่การระบุตำแหน่งเปิดและปิดอย่างเหมาะสมเป็นสิ่งสำคัญ:

เครื่องใช้ในครัวเรือน: ในกรณีของเครื่องชงกาแฟ เครื่องทำน้ำเย็น ฮูเวอร์ และพัดลม สวิตช์โยกเป็นที่ต้องการเนื่องจากใช้งานง่าย
ยานยนต์: ตำแหน่งสวิตช์โยกคือทุกสิ่งในการควบคุมแผงหน้าปัด หน้าต่าง การปรับตั้ง และไฟส่องสว่าง
อุตสาหกรรม: เครื่องจักรกลหนักอาศัยสวิตช์ที่มีเครื่องหมายชัดเจนและเชื่อถือได้มาโดยตลอด
อิเล็กทรอนิกส์และคอมพิวเตอร์: ไม่ต้องบอกว่าแถบไฟฟ้า จอแสดงผล และแชสซีใช้สวิตช์โยกเพื่อหลีกเลี่ยงปัญหาด้านพลังงานและการจัดการ

การทำความเข้าใจข้อมูลเกี่ยวกับสวิตช์โยกเป็นสิ่งสำคัญสำหรับการทำงานของอุปกรณ์ที่ราบรื่นและปลอดภัยดังตัวอย่างที่ให้ไว้ ตำแหน่งทางกายภาพรวมถึงการทำความเข้าใจความหมายของสัญลักษณ์ช่วยป้องกันการสตาร์ทและ/หรือการหยุดอุปกรณ์โดยไม่ได้ตั้งใจซึ่งอาจส่งผลให้เกิดความเสียหายหรือการบาดเจ็บ

สัญญาณภาพและกายภาพสำหรับตำแหน่งเปิด-ปิด

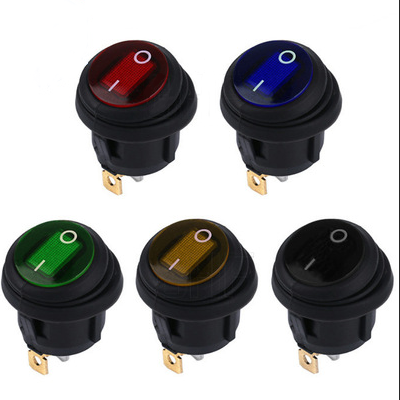

นอกเหนือจากสัญลักษณ์ "I" และ "O" พื้นฐานแล้ว สวิตช์โยกยังอาจมีสัญญาณภาพและการสัมผัสที่แตกต่างกัน เพื่อให้ผู้ใช้สามารถเข้าใจสถานะได้อย่างรวดเร็ว สวิตช์บางตัวมีเครื่องหมายเรืองแสงที่หลอดไฟนีออนหรือ LED เปิดอยู่เมื่อสวิตช์เปิดอยู่ นอกจากนี้ยังมีสวิตช์ที่มีตัวบ่งชี้แบบสัมผัสซึ่งอาจมีขอบที่ขรุขระหรือพื้นผิวกลวงคู่เพื่อให้สัมผัสได้ถึงด้านข้างและด้านนอก

ลักษณะทางกายภาพของสวิตช์ยังให้ข้อมูลอันมีค่าอีกด้วย ในกรณีส่วนใหญ่ การตั้งค่า "ON" เกี่ยวข้องกับการส่งสวิตช์ไปยังผู้ปฏิบัติงาน ในขณะที่ตำแหน่ง "ปิด" หมายถึงการหมุนสวิตช์ในทิศทางตรงกันข้าม ในอุปกรณ์ที่ติดตั้งบนแผงควบคุม อาจมีตัวเลือกในการรักษาตำแหน่งสวิตช์ที่เป็นมาตรฐานเพื่อให้ "เปิด" อยู่ที่ส่วนบนหรือใกล้กับผู้ใช้ ตามข้อบังคับบางประการ

วิธีการติดตั้งและต่อสายสวิตช์ Rocker เพื่อให้ฟังก์ชันเปิด-ปิดถูกต้อง

การตั้งค่าสวิตช์โยกอย่างถูกต้องช่วยให้มั่นใจได้ว่าสถานะการเปิดและปิดของสวิตช์จะทำงานตามที่ต้องการ กระบวนการมีดังนี้:

ขั้นตอนที่ 1: ระบุประเภทสวิตช์
หากต้องการทราบว่าคุณกำลังใช้สวิตช์ตัวใด ให้พิจารณาว่าเป็นสวิตช์ SPST, DPST, SPDT หรือ DPDT เพราะสวิตช์นั้นจะกำหนดการเชื่อมต่อสายไฟของคุณ
ขั้นตอนที่ 2: ค้นหาสัญลักษณ์ "I" และ "O"
เมื่อวางสวิตช์ในที่ยึด ตรวจสอบให้แน่ใจว่า “I” หันหน้าไปทางด้านที่เหมาะสม
ขั้นตอนที่ 3: เชื่อมต่อเทอร์มินัล
การเดินสายไฟมักเป็นเพียงเรื่องของการเชื่อมต่อแหล่งจ่ายไฟเข้ากับขั้ว "ที่มีกระแสไฟฟ้า" และการเชื่อมต่อเครื่องเข้ากับขั้ว "โหลด" ตามที่ระบุไว้ในคำแนะนำของผู้ผลิต
ขั้นตอนที่ 4: รันการทดสอบบนสวิตช์
เมื่อคุณเชื่อมต่อสวิตช์เสร็จแล้ว ให้ตรวจสอบเพื่อให้แน่ใจว่าสวิตช์เปิดอุปกรณ์ของคุณโดยการกด "I" และ "O" จะปิดสวิตช์

การติดตั้งสวิตช์โยกในลักษณะที่ไม่ถูกต้องอาจทำให้ฟังก์ชันเปิด/ปิดกลับด้าน ซึ่งอาจทำให้เกิดความสับสนและเป็นอันตรายได้ หากคุณไม่แน่ใจว่าการติดตั้งทำงานอย่างไร โปรดติดต่อช่างไฟฟ้าที่มีคุณสมบัติเหมาะสม และขอความช่วยเหลือในการทำความเข้าใจแผนภาพการเดินสายไฟที่ผู้ผลิตสวิตช์มอบให้

ข้อควรพิจารณาด้านความปลอดภัยด้วยสวิตช์โยก

ความปลอดภัยมีความสำคัญสูงสุดเมื่อพูดถึงระบบควบคุมไฟฟ้า ต่อไปนี้เป็นแนวทางปฏิบัติที่ดีที่สุดบางประการที่ควรปฏิบัติตามในการค้นหาตำแหน่งเปิด-ปิดของสวิตช์โยก:

เครื่องหมายที่ชัดเจน: ตรวจสอบให้แน่ใจว่าได้ทำเครื่องหมายสวิตช์ของคุณด้วยตัวอักษร "I" และ "O" อย่างชัดเจน หรือใช้สติกเกอร์หากจำเป็น ความสม่ำเสมอ: เมื่อติดตั้งสวิตช์ ตรวจสอบให้แน่ใจว่าการวางแนวการเปิด/ปิดสอดคล้องกับวิธีการติดตั้งบนอุปกรณ์หรือแผงอื่นๆ หลีกเลี่ยงการเปลี่ยนสวิตช์โดยไม่ได้ตั้งใจ: หลีกเลี่ยงการใช้สวิตช์ที่ไม่มีตัวป้องกัน ฝาครอบ หรือกลไกการล็อค เนื่องจากอาจเป็นอันตรายได้ในสถานที่ทำงานทางอุตสาหกรรมและสถานที่ที่มีผู้คนหนาแน่น การบริการตามระยะ: ตรวจสอบสวิตช์เป็นประจำเพื่อดูสัญญาณของการสึกหรอ รอยซีดจาง หรือองค์ประกอบที่บกพร่องอื่น ๆ ที่อาจทำให้เกิดการทำงานผิดปกติ

ด้วยการใช้มาตรการความปลอดภัยเหล่านี้ คุณแน่ใจได้ว่าไม่เพียงแต่คุณเท่านั้น แต่ยังรวมถึงคนอื่นๆ ด้วยเช่นกัน จะสามารถระบุตำแหน่งเปิด-ปิดสวิตช์โยก และหลีกเลี่ยงปัญหาทางไฟฟ้าที่อาจเกิดขึ้นได้

คำถามที่พบบ่อย

จะทราบได้อย่างไรว่าสวิตช์อยู่ในตำแหน่งเปิดหรือปิด?สวิตช์โยกส่วนใหญ่ใช้สัญญาณกราฟิกทั่วไป: “I” บ่งชี้ว่าแอคชูเอเตอร์กำลังใช้งานฟังก์ชัน ON ในขณะที่ “O” บ่งชี้ว่ากำลังใช้งานฟังก์ชัน OFF ด้าน "I" คือด้านที่ทำให้วงจรสมบูรณ์ ในขณะที่ด้าน "O" ตัดการเชื่อมต่อ ในกรณีที่ไม่มีสัญญาณ โปรดดูคู่มือของผู้ผลิต นอกจากนี้ บางครั้งสวิตช์อาจสว่างขึ้นเมื่ออยู่ในตำแหน่งเปิดหรืออยู่ในตำแหน่งที่ด้านที่ผลักเข้าหาผู้ใช้อยู่ในตำแหน่งเปิด การทดสอบอย่างง่าย ๆ โดยการสลับสวิตช์อาจทำเพื่อกำหนดตำแหน่งด้วย

สวิตช์โยกทั้งหมดสว่างเมื่อเปิดหรือไม่ไฟส่องสว่างไม่มีอยู่ในสวิตช์โยกทั้งหมด แม้ว่าสวิตช์เรืองแสงจะช่วยได้บ้างเมื่ออยู่ในสภาพแวดล้อมที่มืด แต่สวิตช์ทั่วไปอาจใช้เพียงเครื่องหมายหรือสัมผัสเท่านั้น

ฉันสามารถติดตั้งสวิตช์โยกด้วยตัวเองได้หรือไม่ใช่ หากคุณปฏิบัติตามขั้นตอนการเดินสายไฟและมาตรฐานความปลอดภัยที่ถูกต้อง ตรวจสอบให้แน่ใจว่าคุณตรวจสอบข้อมูลจำเพาะของสวิตช์และดูแผนภาพการเดินสายไฟเพื่อยืนยันว่ามีการวางตำแหน่งอย่างถูกต้องและทำงานได้อย่างถูกต้อง

จะเกิดอะไรขึ้นหากติดตั้งสวิตช์ไปด้านหลัง?หากติดตั้งไม่ถูกต้อง สวิตช์โยกอาจทำงานตรงกันข้าม - เมื่อกดด้าน "O" อาจทำให้อุปกรณ์เปิดอยู่ทำให้เกิดความสับสนและก่อให้เกิดอันตรายได้ ควรควบคุมการวางแนวให้ถูกต้องและตรวจสอบฟังก์ชันการทำงานของสวิตช์หลังจากติดตั้งแล้ว

สวิตช์โยกเหมาะสำหรับอุปกรณ์กระแสสูงหรือไม่?มีสวิตช์โยกจำนวนไม่น้อยที่สามารถทำงานร่วมกับแอปพลิเคชันไฟฟ้าแรงสูงและกระแสไฟสูงได้อย่างสมบูรณ์แบบ อย่างไรก็ตาม ขอแนะนำเสมอเพื่อให้แน่ใจว่าการให้คะแนนนั้นเพียงพอสำหรับการสมัครของคุณ การใช้สวิตช์ที่มีพิกัดไม่เพียงพออาจทำให้เกิดความร้อนมากเกินไปหรือทำงานผิดปกติได้

การแก้ไขปัญหาการเปิด-ปิดสวิตช์ Rocker

ในขณะที่เครื่องบางเครื่องที่มีสวิตช์แบบร็อคเกอร์ไม่ตอบสนองอย่างเหมาะสมต่อการเปลี่ยนแปลงสถานะ การแก้ไขปัญหาฟังก์ชันเปิดและปิดสวิตช์เกี่ยวข้องกับการตรวจสอบทั้งสวิตช์และวงจร:

- ขั้นแรก ให้ตรวจสอบตัวบ่งชี้ที่มองเห็นได้ เช่น สัญลักษณ์ "I"/"O" พร้อมด้วยไฟแสดงสถานะ เพื่อสร้างตำแหน่ง
- หลังจากนั้น ให้ปิดไฟฟ้าและตรวจสอบสวิตช์ว่ามีการสึกหรอ สนิม หรือกลไกชำรุดหรือไม่ ฟังก์ชั่น/ชิ้นส่วนโยกควรทำงานได้อย่างง่ายดายโดยไม่มีความผิดปกติใดๆ
- ใช้เครื่องทดสอบความต่อเนื่องหรือมัลติมิเตอร์เพื่อตรวจสอบว่าสวิตช์สร้างวงจรได้สำเร็จขณะหมุนไปที่ตำแหน่ง "I" และขัดจังหวะขณะอยู่ใน "O"
- หากมีสวิตช์หลายตัว ตรวจสอบให้แน่ใจว่ามีการติดตั้งที่สม่ำเสมอและสอดคล้องกับรูปแบบการเดินสายไฟ

หากสวิตช์หยุดทำงาน อาจจำเป็นต้องเปลี่ยนสวิตช์ เมื่อเปลี่ยนสวิตช์ ต้องแน่ใจว่าได้ใช้สวิตช์ตามข้อกำหนดดั้งเดิมให้มากที่สุดเท่าที่จะเป็นไปได้ โดยเฉพาะอย่างยิ่งเมื่อเกี่ยวข้องกับข้อกำหนดด้านแรงดันและกระแส

ทางเลือกอื่นสำหรับสวิตช์โยกสำหรับการควบคุมการเปิด-ปิด

แม้ว่าสวิตช์แบบโยกจะเป็นประเภทสวิตช์ที่ได้รับความนิยมมากที่สุดในปัจจุบัน แต่ก็ไม่ใช่ตัวเลือกเดียวสำหรับฟังก์ชันเปิด-ปิด สวิตช์ประเภทอื่นๆ ได้แก่ สวิตช์สลับ สวิตช์ปุ่มกด สวิตช์หมุน และสวิตช์เลื่อน สวิตช์ประเภทนี้ทั้งหมดมีการออกแบบและคุณสมบัติที่แตกต่างกัน เพื่อแสดงให้เห็น สวิตช์สลับมีกลไกคันโยกที่ดึงสวิตช์จากตำแหน่งหนึ่งไปอีกตำแหน่งหนึ่ง ในขณะที่สวิตช์ปุ่มกดเปิดใช้งานโดยการกดและปล่อยปุ่ม การเลือกประเภทของสวิตช์ขึ้นอยู่กับการใช้งานเฉพาะที่ต้องการ ในแง่ของความทนทาน ตามหลักสรีรศาสตร์ หรือรูปลักษณ์ที่สวยงาม

การบำรุงรักษาและการเปลี่ยนสวิตช์ Rocker

การบำรุงรักษาสวิตช์โยกของคุณเป็นสิ่งจำเป็นเพื่อให้มั่นใจว่าตำแหน่งเปิด-ปิดมีความเชื่อถือได้ ใช้ความระมัดระวังในการทำความสะอาดสวิตช์ เนื่องจากมีสิ่งสกปรกและความชื้นอาจรบกวนเครื่องหมายได้ หากสวิตช์โยกของคุณเริ่มเหนียว แสดงสัญญาณการทำงานผิดปกติ หรือชำรุด การเปลี่ยนสวิตช์โดยปกติจะเป็นปฏิกิริยาที่เหมาะสม การเปลี่ยนควรสอดคล้องกับพิกัดกระแส แรงดันไฟฟ้า และขนาดทางกายภาพ ใช้วิธีการเดินสายไฟและทิศทางเดียวกันกับที่กล่าวไว้ก่อนหน้านี้

การเลือกสิ่งที่ดีที่สุดสวิตช์โยกสำหรับการสมัครของคุณ

เมื่อเลือกสวิตช์โยก จำเป็นอย่างยิ่งที่จะต้องแน่ใจว่าพิกัดของสวิตช์นั้นเหมาะสมกับความต้องการทางไฟฟ้าของอุปกรณ์ ตามหลักการแล้ว ควรมองหาสวิตช์แบบโยกที่มีเครื่องหมายชัดเจนซึ่งระบุถึงการเปิดและปิดสวิตช์ ทำจากวัสดุที่ทนทาน และใช้งานง่าย หากจะใช้สวิตช์ในสภาพแวดล้อมที่การมองเห็นเป็นสิ่งสำคัญยิ่ง สวิตช์ที่มีไฟส่องสว่างเป็นตัวเลือกที่ดีที่สุด อุปกรณ์กระแสสูงควรใช้สวิตช์ซึ่งมีหน้าสัมผัสและฉนวนคุณภาพสูง ประเมินการออกแบบสวิตช์อย่างรอบคอบเพื่อให้แน่ใจว่าผู้ใช้รับทราบว่าสวิตช์โยกอยู่ในตำแหน่งเปิดหรือปิดอยู่ตลอดเวลา เพื่อหลีกเลี่ยงข้อผิดพลาดใดๆ

โดยสรุป การควบคุมสวิตช์โยกให้เชี่ยวชาญในตำแหน่งเปิด-ปิดหมายถึงการเข้าใจสัญลักษณ์ สัญญาณทางกายภาพ สายไฟ การใช้งาน และความปลอดภัย การเลือก ติดตั้ง และบำรุงรักษาสวิตช์โยกอย่างระมัดระวัง คุณจะมั่นใจได้ว่าอุปกรณ์ไฟฟ้าของคุณทำงานได้อย่างปลอดภัย ไม่สำคัญว่าคุณจะเป็นช่างเทคนิค วิศวกร งานอดิเรก หรือแค่ควบคุมเครื่องใช้ในบ้าน คุณสามารถใช้คู่มือนี้เพื่อจัดการกับสวิตช์โยก รวมถึงแก้ไขปัญหาทั่วไปได้
