NC Micro Switch: คู่มือฉบับสมบูรณ์สำหรับการรู้ การเลือก และการใช้งาน NC Micro Switch

ผู้ที่เกี่ยวข้องกับอุปกรณ์อิเล็กทรอนิกส์ ระบบอัตโนมัติทางอุตสาหกรรม และชุมชน DIY รู้จักไมโครสวิตช์ แชมป์วงจรควบคุมที่ไม่ค่อยมีคนรู้จัก ไมโครสวิตช์ประเภทหนึ่งคือไมโครสวิตช์ NC (ไมโครสวิตช์แบบปิดปกติ) ซึ่งมีความสำคัญอย่างยิ่ง หากคุณนึกถึงวิธีระบุสวิตช์ NC การใช้งาน หรือการค้นหา NC ที่เหมาะสมสำหรับโปรเจ็กต์ของคุณ คู่มือนี้มีคำตอบทั้งหมดเกี่ยวกับไมโครสวิตช์ NC ความแตกต่างจากไมโครสวิตช์ NO และการใช้งาน

อะไรคือเอ็นซี ไมโครสวิตช์?

ไมโครสวิตช์ NC หรือไมโครสวิตช์แบบปิดปกติคือสวิตช์ไฟฟ้าที่อยู่ในตำแหน่งปิด เพื่อให้กระแสไฟฟ้าไหลจนกว่าจะถูกกระตุ้น จากนั้นสวิตช์จะเปิดและหยุดการไหลของกระแสในวงจร สิ่งนี้ตรงกันข้ามกับไมโครสวิตช์ NO (เปิดตามปกติ) ซึ่งจะเปิดก่อนที่จะถูกกระตุ้นและปิดหลังจากนั้น มีคำศัพท์อื่นที่ใช้สำหรับไมโครสวิตช์ และหนึ่งในนั้นคือสวิตช์แบบ snap-action เนื่องจากมีการเคลื่อนไหวอย่างรวดเร็ว

ในโหมดการทำงาน เมื่อแอคชูเอเตอร์ไม่ทำงาน หน้าสัมผัสจะสัมผัสกันและมีกระแสไหลผ่าน เมื่อแอคชูเอเตอร์ถูกเปิดใช้งาน หน้าสัมผัสจะเปิดขึ้น ทำลายกระแสไฟ ไมโครสวิตช์ NC ประเภทนี้จำเป็นในวงจรสำหรับการหยุดฉุกเฉิน ภารกิจด้านความปลอดภัย และวงจรที่ต้องการการตอบสนอง

สวิตช์ NC Micro ทำงานอย่างไร

ไมโครสวิตช์ขับเคลื่อนโดยระบบที่ช่วยให้ไมโครสวิตช์สร้างการเคลื่อนไหวที่รวดเร็วและแน่นอน ภายในสวิตช์เป็นกลไกของปุ่มกดแบบสปริงโหลด เมื่อกดแอคชูเอเตอร์ลง จะเกิด "สแน็ป" และตำแหน่งของหน้าสัมผัสจะเปลี่ยนไป

สำหรับไมโครสวิตช์ NC:

• เมื่อแอคชูเอเตอร์ไม่เคลื่อนไหว ขั้วต่อ COM จะเชื่อมต่อกับขั้วต่อ NC
• การกดแอคชูเอเตอร์จะตัดการเชื่อมต่อ COM-NC และทำให้วงจรเปิดขึ้น

หลักการนี้มีการใช้งานมากมายนับไม่ถ้วน ซึ่งรวมถึงทุกอย่างตั้งแต่ระบบล็อคเพื่อความปลอดภัยในเครื่องใช้ไฟฟ้าและส่วนควบคุมสำหรับเครื่องจักรอุตสาหกรรมไปจนถึงประตูลิฟต์และตู้จำหน่ายสินค้าอัตโนมัติ

จะบอกได้อย่างไรว่าสวิตช์เป็น NC หรือ NO

การรู้ว่าไมโครสวิตช์เป็น NC หรือ NO เป็นสิ่งสำคัญในการพัฒนาและบำรุงรักษาวงจร ต่อไปนี้เป็นวิธีระบุประเภท:

การตรวจสอบด้วยสายตา:"NC" (ปิดตามปกติ) และ "NO" (เปิดตามปกติ) เป็นป้ายที่มักพบบนไมโครสวิตช์หลายตัว ต้องแน่ใจว่าได้ตรวจสอบตัวเรือนของสวิตช์ว่ามีฉลากกำกับอยู่หรือไม่

การทดสอบด้วยมัลติมิเตอร์:ปรับมัลติมิเตอร์ของคุณไปที่โหมดต่อเนื่อง (หรือโอห์ม) ใส่สายหนึ่งตัวในจุด COM และสายตัวที่สองไปยังจุด NC ที่ต้องสงสัย มัลติมิเตอร์ควรระบุความต่อเนื่องโดยไม่ต้องกดแอคชูเอเตอร์ ขณะกดแอคทูเอเตอร์ ความต่อเนื่องควรจะขาด

เอกสารข้อมูลของผู้ผลิต:เมื่อดูเอกสารข้อมูล เทอร์มินัลจะเปิดเผยว่าเป็น NC, NO และ COM รวมถึงข้อกำหนดอื่นๆ ด้วย

การทำตามขั้นตอนเหล่านี้ช่วยให้แน่ใจว่าคุณระบุและเชื่อมต่อสวิตช์ที่เหมาะสมสำหรับวงจรของคุณได้อย่างแม่นยำ

การใช้งานทั่วไปของสวิตช์ไมโคร NC

ไมโครสวิตช์ NC มีอยู่ในแอปพลิเคชันจำนวนไม่สิ้นสุดที่การรักษาความปลอดภัยและการดำเนินการทันทีเป็นสิ่งสำคัญยิ่ง

1. กลไกความปลอดภัย:ไมโครสวิตช์ NC ใช้เป็นองค์ประกอบป้องกันความผิดพลาดในเครื่องจักรอุตสาหกรรมและเครื่องใช้ในครัวเรือน เช่น สวิตช์ NC จะปิดวงจรเมื่อเปิดประตูหรือฝาครอบ และเครื่องจะหยุดทำงานจึงป้องกันอุบัติเหตุได้

2. ระบบหยุดฉุกเฉิน:โดยทั่วไปแล้วปุ่มหยุดฉุกเฉินจะทำงานด้วยไมโครสวิตช์ NC เมื่อกดปุ่มหยุดฉุกเฉิน วงจรจะเปิดขึ้น ทำให้อุปกรณ์หยุดทำงานทันที

3. ระบบรักษาความปลอดภัย:ไมโครสวิตช์ NC เป็นเครื่องมือที่ใช้ในสวิตช์ป้องกันการงัดแงะที่ออกแบบมาสำหรับระบบสัญญาณเตือน และเปิดใช้งานการแจ้งเตือนเมื่อมีผู้บุกรุกประตูหรือหน้าต่าง

4. การใช้งานด้านยานยนต์:ภายในรถยนต์ ไมโครสวิตช์ NC ช่วยให้เหยียบแป้นเบรกได้ ซึ่งนำไปสู่การทำงานของไฟเบรกหรือการหยุดการทำงานของระบบควบคุมความเร็วคงที่

5. ลิฟต์และระบบควบคุมการเข้าออก:ไมโครสวิตช์ NC ในประตูลิฟต์มีหน้าที่ตรวจจับการปิดประตู ลิฟต์จะไม่ทำงานเว้นแต่ประตูจะปิดสนิท

กรณีเหล่านี้แสดงให้เห็นถึงความสำคัญของไมโครสวิตช์ NC ในการบรรลุความปลอดภัยในการปฏิบัติงานและความน่าเชื่อถือของระบบ

เปรียบเทียบสวิตช์ไมโคร NC และ NO

การตระหนักถึงความแตกต่างระหว่างไมโครสวิตช์ NC และไมโครสวิตช์ NO เป็นสิ่งสำคัญในการรับรองการออกแบบวงจรและการแก้ปัญหาที่เหมาะสม

NC (ปกติปิด):ตามค่าเริ่มต้น วงจรจะยังคงปิดอยู่และเปิดโดยการสั่งงาน โดยปกติจะใช้ในกรณีที่การตัดวงจรบ่งบอกถึงการเปลี่ยนแปลงสถานะหรือการแจ้งเตือน โดยเฉพาะอย่างยิ่งในการใช้งานที่เกี่ยวข้องกับความปลอดภัย

ไม่ (เปิดตามปกติ):สถานะเริ่มต้นของสวิตช์คือ "ปิด" และต้องเปิดใช้งานเพื่อปิดวงจร สวิตช์สามารถใช้เปิดใช้งานอุปกรณ์และการเตือนได้ เช่น โดยการกดปุ่มเพื่อเปิดหลอดไฟ

การตัดสินใจใช้ NC หรือ NO จะขึ้นอยู่กับแอปพลิเคชัน NC เหมาะกว่าสำหรับการตรวจสอบสัญญาณรบกวนตามปกติ ในขณะที่ควรเลือก NO สำหรับกรณีที่จำเป็นต้องเริ่มดำเนินการเมื่อมีการเปลี่ยนแปลง

จะเลือกไมโครสวิตช์ NC ที่เหมาะสมได้อย่างไร

เมื่อต้องเผชิญกับแบรนด์และผลิตภัณฑ์มากมาย จำเป็นต้องคำนึงถึงหลายสิ่งหลายอย่างในการเลือกไมโครสวิตช์ NC ที่เหมาะสม

1. พิกัดไฟฟ้า:ตรวจสอบให้แน่ใจว่าไมโครสวิตช์ที่คุณเลือกตรงกับข้อกำหนดด้านแรงดันไฟฟ้าและกระแสไฟของระบบของคุณ เนื่องจากมีหลากหลายรูปแบบให้เลือก

2. แรงกระตุ้น:ไมโครสวิตช์มีความต้องการแรงที่แตกต่างกันในการสั่งงาน เลือกตามข้อกำหนดด้านความไว และหากจำเป็นต้องใช้แรงที่ต่ำกว่าสำหรับการใช้งานที่นุ่มนวล ในขณะที่ตัวเลือกแรงที่สูงกว่าอาจจำเป็นสำหรับการใช้งานที่แข็ง

3. รูปแบบเทอร์มินัล:คุณสามารถเลือกได้จากการเชื่อมต่อแบบรวดเร็ว ตัวดึงประสาน และขั้วต่อสกรู ตัดสินใจเลือกโดยพิจารณาจากความง่ายในการติดตั้งและความเข้ากันได้กับสายไฟ

4. สภาพแวดล้อม:คิดถึงมาตรการป้องกันฝุ่น ความชื้น และสภาพแวดล้อมอื่นๆ หากการใช้งานกลางแจ้งหรือในสภาวะที่ยากลำบาก ให้เลือกไมโครสวิตช์ที่มีระดับ IP หรือปิดผนึก

5. ขนาดและตัวเลือกการติดตั้ง:ไมโครสวิตช์มีจำหน่ายในขนาดและการออกแบบที่หลากหลาย โดยมีรูและขายึดที่แตกต่างกัน ตรวจสอบขนาดที่ถูกต้องซึ่งตรงกับพื้นที่การใช้งานของคุณ

การค้นคว้าและรับรองด้านคุณภาพเหล่านี้จะช่วยรับประกันความสำเร็จและประสิทธิภาพที่ราบรื่นในโครงการของคุณ

การติดตั้งและการเดินสายไฟเอ็นซี ไมโครสวิตช์

การติดตั้งจริงช่วยให้มั่นใจได้ว่าไมโครสวิตช์ NC ของคุณทำงานตามที่ออกแบบไว้และมีความทนทานสูงสุด คำแนะนำที่เป็นประโยชน์มีดังนี้:

1. การติดตั้งสวิตช์:ใช้รูสำหรับติดตั้งหรือขายึดที่ให้มาเพื่อยึดไมโครสวิตช์ให้อยู่ในตำแหน่ง ทำด้วยความระมัดระวังเพื่อไม่ให้เกิดความกดดันซึ่งอาจเป็นอันตรายต่อตัวเครื่องหรือส่งผลต่อความสามารถในการทำงาน

2. สายไฟ:ขั้วต่อทั่วไปจะต้องเชื่อมต่อกับอินพุตของวงจร และขั้วต่อ NC จะต้องเชื่อมต่อกับเอาต์พุตซึ่งจำเป็นต้องถูกขัดจังหวะ ยืนยันว่าสายไฟและขั้วถูกต้องก่อนเปิดเครื่อง

3. การทดสอบ:ระหว่างการติดตั้ง ให้ตรวจสอบสวิตช์ด้วยมัลติมิเตอร์หรือโดยให้อุปกรณ์ทำอะไรบางอย่าง เปิดใช้งานสวิตช์เพื่อติดตามว่าวงจรเปิดหรือไม่

4. การบำรุงรักษา:ตรวจสอบสัญญาณการสึกหรอ สิ่งสกปรก หรือการกัดกร่อนเป็นประจำ หากจำเป็น ให้ทำความสะอาดหน้าสัมผัส และเปลี่ยนสวิตช์เพื่อหลีกเลี่ยงสัญญาณผิดพลาดหรือการหยุดชะงักในการให้บริการ

การปฏิบัติตามขั้นตอนเหล่านี้ทำให้มั่นใจได้ว่าระบบของคุณยังคงปลอดภัยและทำงานได้อย่างเหมาะสมที่สุด

ประโยชน์และข้อจำกัดของไมโครสวิตช์ NC

ไมโครสวิตช์ NC โดดเด่นด้วยความน่าเชื่อถือและการตอบสนองที่รวดเร็ว แต่ก็มีข้อควรพิจารณาดังนี้

ประโยชน์:

การตอบสนองอย่างรวดเร็วของกลไกการสแน็ปช่วยเพิ่มความน่าเชื่อถืออย่างมาก และป้องกันสัญญาณผิดพลาดไม่ให้เกิดขึ้น การออกแบบที่กะทัดรัดช่วยให้ใช้งานในพื้นที่แคบได้ ไมโครสวิตช์ NC ยังมีความทนทานในระดับสูง โดยปกติแล้วจะได้รับการทดสอบหลายล้านรอบ จึงเหมาะสำหรับการใช้งานที่ต้องการมาตรฐานความปลอดภัยสูงและต้องมีการเคลื่อนไหวซ้ำๆ

ข้อจำกัด:

โดยทั่วไปไมโครสวิตช์ NC จะมีความยืดหยุ่น แต่อาจสึกหรอหรือทำงานผิดปกติเนื่องจากการรบกวนทางไฟฟ้า การจัดวางและการติดตั้งสวิตช์เหล่านี้อย่างเหมาะสมในมุมที่ถูกต้องถือเป็นสิ่งสำคัญสำหรับการใช้งานอย่างมีประสิทธิภาพ เนื่องจากสิ่งกีดขวางอาจขัดขวางการทำงาน พวกเขายังต้องมีการปิดผนึกสิ่งแวดล้อมที่เหมาะสมในสภาวะที่ไม่เอื้ออำนวย ดังนั้นสิ่งสกปรกและความชื้นจึงไม่สามารถทะลุผ่านได้

ด้วยการปรับสมดุลปัจจัยเหล่านี้ คุณสามารถใช้ประโยชน์จากไมโครสวิตช์ NC ในการออกแบบระบบของคุณได้อย่างเหมาะสม

แบรนด์ NC Micro Switch ชั้นนำและสถานที่ซื้อ

คุณภาพส่งผลต่อทั้งความทนทานและความน่าเชื่อถือ ไมโครสวิตช์ NC แบรนด์ที่มีชื่อเสียงบางยี่ห้อ ได้แก่ Omron, Honeywell, Cherry และ Schneider Electric แต่ละแบรนด์ผลิตรุ่นที่แตกต่างกันเพื่อให้เหมาะกับแรงดันไฟฟ้า ประเภทแอคชูเอเตอร์ และระดับการปกป้องสิ่งแวดล้อมที่แตกต่างกัน

คุณสามารถซื้อไมโครสวิตช์ NC ผ่านทางซัพพลายเออร์อิเล็กทรอนิกส์ที่เชื่อถือได้ เช่น Mouser, Digi-Key และ RS Components หรือ Amazon หากคุณวางแผนสำหรับโปรเจ็กต์ DIY ที่ใช้ในบ้าน ตรวจสอบให้แน่ใจว่าคุณได้อ่านข้อมูลจำเพาะของผลิตภัณฑ์และบทวิจารณ์อย่างรอบคอบในขณะที่เลือกไมโครสวิตช์ที่เหมาะกับความต้องการของคุณ

คำถามที่พบบ่อยเกี่ยวกับสวิตช์ไมโคร NC

อะไรคือความแตกต่างระหว่างสวิตช์ NC และ NO?

ความแตกต่างพื้นฐานพบได้ในตำแหน่งเริ่มต้น จริงๆ แล้วสวิตช์ NC อยู่ในตำแหน่งปิด ดังนั้น จึงปล่อยให้กระแสไหลได้เองเมื่อไม่ได้ใช้งาน แต่การกดสวิตช์จะเป็นการเปิดวงจรและหยุดการไหลของกระแส ในทางกลับกัน สวิตช์ NO จะเปิดอยู่ที่จุดเริ่มต้น เมื่อกดสวิตซ์ มันจะปิดวงจรจริงๆ เพื่อให้กระแสไหลผ่านได้

ไมโครสวิตช์ตัวหนึ่งสามารถมีทั้งขั้ว NC และ NO ได้หรือไม่?

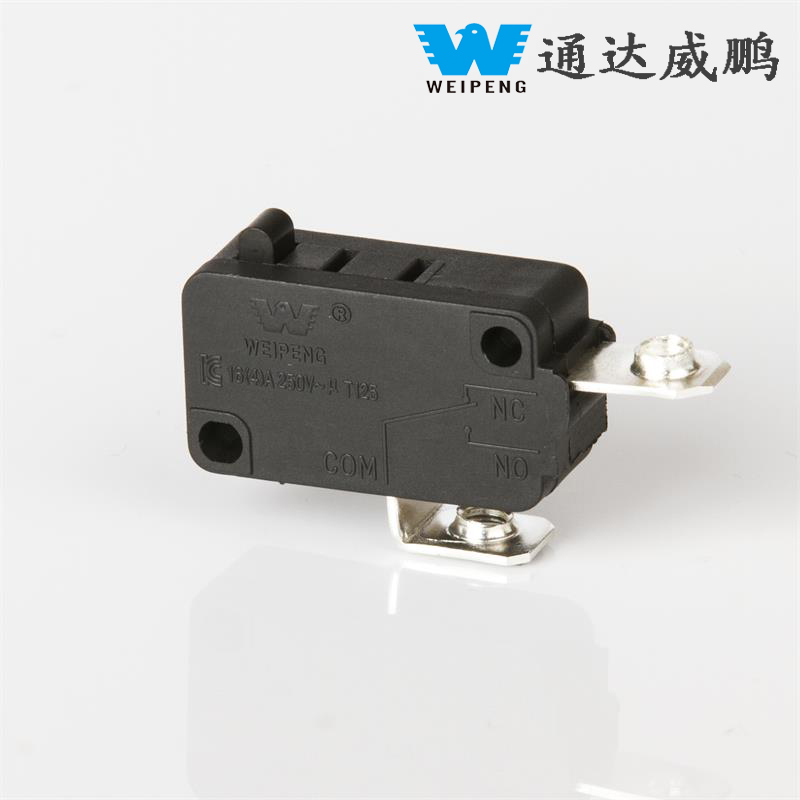

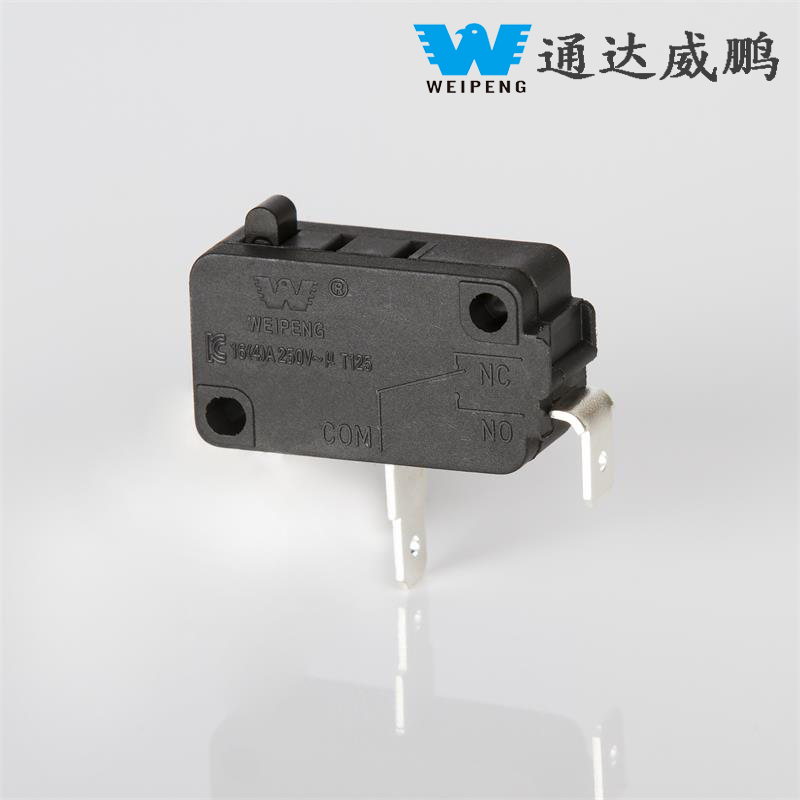

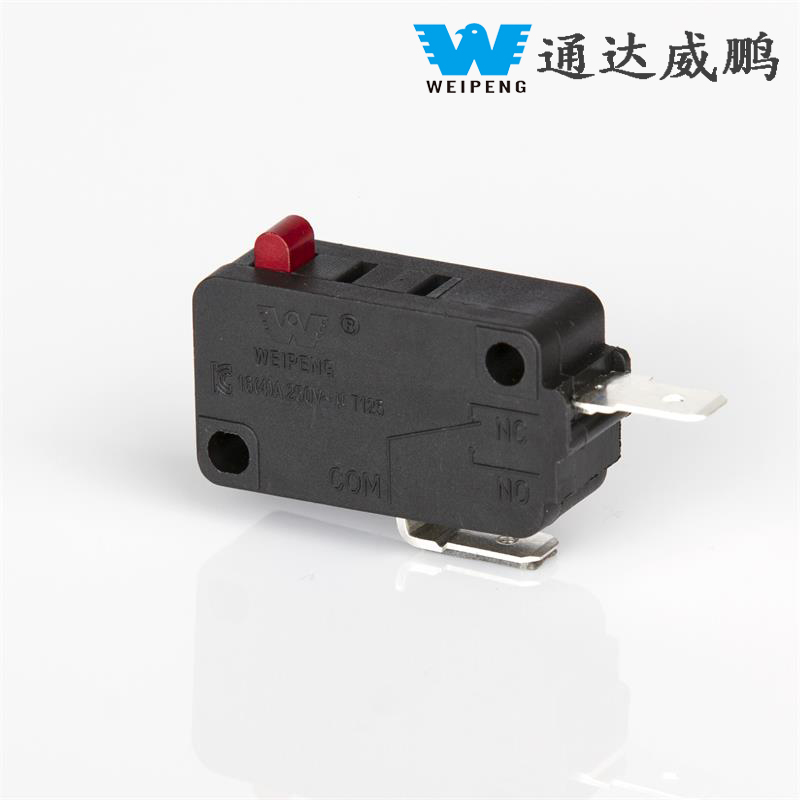

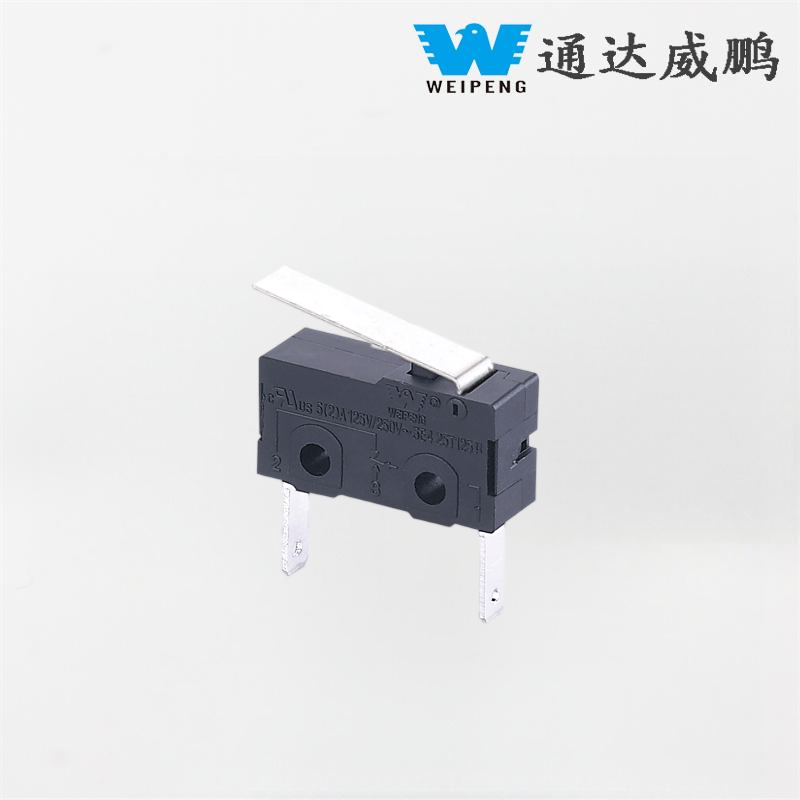

ไมโครสวิตช์หลายตัวมี 3 เทอร์มินัล COM, NC และ NO การทำงานอาจขึ้นอยู่กับการเดินสาย และสามารถใช้ฟังก์ชันใดฟังก์ชันหนึ่งหรือทั้งสองวิธีในวงจรได้

ไมโครสวิตช์ NC เหมาะสำหรับวงจรความปลอดภัยหรือไม่

อย่างแน่นอน. โดยทั่วไปจะปิดเมื่อไม่ได้ใช้งาน ซึ่งหมายความว่าการดำเนินการใดๆ เพื่อเปิด (เช่น การเปิดประตูหรือกดปุ่มฉุกเฉิน) จะทำให้วงจรถูกขัดจังหวะทันที

ไมโครสวิตช์ NC ใช้งานได้นานแค่ไหน?

เมื่อใช้อย่างเหมาะสมและเลือกอย่างระมัดระวัง ไมโครสวิตช์ NC จะสามารถใช้งานได้หลายล้านรอบ การบำรุงรักษาที่เหมาะสมและการปกป้องสิ่งแวดล้อมยังช่วยให้มีอายุการใช้งานยาวนานอีกด้วย

จะเกิดอะไรขึ้นถ้าฉันเชื่อมต่อเทอร์มินัลผิด?

การเดินสายไฟที่ไม่ถูกต้อง (เช่น การเชื่อมต่อ NO แทน NC) จะทำให้อุปกรณ์ของคุณทำงานผิดปกติหรือมาตรการป้องกันอื่นๆ ตรวจสอบขั้วก่อนทุกครั้ง

ไมโครสวิตช์ NC ติดตั้งง่ายหรือไม่

อันที่จริง ส่วนมากปฏิบัติตามกระบวนการ Plug-and-Play โดยไม่จำเป็นต้องมีทักษะด้านเทคนิคในการเดินสายไฟขั้นต่ำ ด้วยขนาดที่เล็กจึงสามารถติดตั้งได้ง่ายด้วยอุปกรณ์ที่เหมาะสม

คำแนะนำการใช้งานขั้นสูงและการรวมระบบ

ในขณะที่ความก้าวหน้าทางเทคโนโลยีดำเนินต่อไป ไมโครสวิตช์ NC ก็เริ่มถูกนำมาใช้ในระบบที่ซับซ้อนมากขึ้น ในระบบอัตโนมัติทางอุตสาหกรรม พวกเขาทำหน้าที่สำคัญที่เกี่ยวข้องกับการควบคุมลำดับและลูปป้อนกลับ นอกจากนี้ ไมโครสวิตช์ NC ยังมักถูกใช้เป็นลิมิตสวิตช์ในวิทยาการหุ่นยนต์ โดยมีจุดประสงค์ในการตรวจจับตำแหน่งและหลีกเลี่ยงการเคลื่อนที่เกิน

ในส่วนของการลงทุน IoT การรวมไมโครสวิตช์ NC และไมโครคอนโทรลเลอร์เข้าด้วยกัน ช่วยให้สามารถควบคุมดูแลจากระยะไกลพร้อมการแจ้งเตือนอัตโนมัติได้ ในระบบบ้านอัจฉริยะ ไมโครสวิตช์ NC ให้ความช่วยเหลือในการทำให้กระบวนการรักษาความปลอดภัยและระบบการเข้าถึงเป็นไปโดยอัตโนมัติ จึงส่งการแจ้งเตือนทันทีเกี่ยวกับการเข้าถึงหรือสถานการณ์ฉุกเฉิน

ในการออกแบบระบบฝังตัว ขอแนะนำให้ใช้เทคนิค debounce เพื่อหลีกเลี่ยงการเปิดใช้งานสวิตช์ผิดพลาดเมื่อมีการรบกวนทางกล เลือกสวิตช์ที่มีความคงทนมากกว่าสำหรับการใช้งานที่ต้องการการใช้งานซ้ำๆ และสวิตช์ที่ทำงานที่ความถี่สูง

เอ็นซี ไมโครสวิตช์การบำรุงรักษาและการแก้ไขปัญหา

หากคุณพบความล้มเหลวหรือการดำเนินการเป็นระยะๆ ให้ทำตามขั้นตอนการแก้ไขปัญหาเหล่านี้:

1. ตรวจสอบความเสียหายทางกายภาพ:ตรวจสอบรอยแตกร้าวหรือการวางแนวของแอคชูเอเตอร์ไม่ตรง เปลี่ยนสวิตช์ที่เสียหายทันที

2. ทำความสะอาดรายชื่อติดต่อ:การสะสมของฝุ่นหรือสนิมจะทำให้กระแสไฟไหลผ่านไม่ได้ ใช้สารทำความสะอาดแบบสัมผัสที่เหมาะสมและตรวจสอบว่าการเชื่อมต่อแน่นหนา

3. ทดสอบการทำงานของสวิตช์:ตรวจสอบความต่อเนื่องระหว่างขั้วต่อร่วมและขั้วต่อที่ปิดตามปกติโดยใช้มัลติมิเตอร์ หากสวิตช์ไม่สามารถสลับได้อย่างน่าเชื่อถือ ให้เปลี่ยนใหม่

4. ประเมินการออกแบบวงจร:คุณต้องตรวจสอบให้แน่ใจว่าได้เดินสายไฟตามเอกสารข้อมูลอุปกรณ์ ตรวจสอบให้แน่ใจว่าสวิตช์สอดคล้องกับข้อกำหนดด้านแรงดันไฟฟ้าและพิกัดกระแสไฟ

ด้วยการบำรุงรักษาและการทดสอบอย่างสม่ำเสมอ คุณจะเพิ่มความน่าเชื่อถือสูงสุดและป้องกันการหยุดทำงานของระบบ

ไมโครสวิตช์เป็นองค์ประกอบสำคัญสำหรับการพัฒนาระบบควบคุมที่มีประสิทธิภาพและปลอดภัยในภาคส่วนต่างๆ ของเศรษฐกิจ โหมดการทำงานแบบปิดตามปกติ ความสะดวกในการติดตั้ง และความคล่องตัวทำให้ได้เปรียบเหนือสวิตช์ประเภทอื่นๆ ในประเภทเดียวกัน ซึ่งเป็นเหตุผลว่าทำไมทุกคนที่ทำงานด้านวิศวกรรม สมัครเล่น และผลิตภัณฑ์จึงพบว่ามีประโยชน์ การรู้วิธีเลือก ติดตั้ง บำรุงรักษา และแก้ไขปัญหาสวิตช์ NC จะช่วยให้ประสบความสำเร็จในทุกธุรกิจ ในกรณีที่การแก้ไขปัญหาหรือกระบวนการติดตั้งซับซ้อน ควรปรึกษาเอกสารข้อมูลของผู้ผลิตหรือติดต่อผู้เชี่ยวชาญที่มีประสบการณ์มากกว่า
