ไมโครสวิตช์ 5a 125 250v

ไมโครสวิตช์ 5a 125 250vเป็นสวิตช์แบบ snap action ขนาดเล็กที่ใช้สำหรับเปิดและปิดวงจรไฟฟ้าสูงสุด 5a ที่ขีดจำกัดการทำงานที่ระบุด้วยไฟ 125 v AC และ 250 v AC โดยทั่วไปใช้ในเครื่องใช้ไฟฟ้า ระบบควบคุม ตู้จำหน่ายสินค้าอัตโนมัติ อุปกรณ์สำนักงาน ประตูและฝาปิด เครื่องใช้ไฟฟ้า ฯลฯ

ตรวจสอบว่านอกเหนือจากพิกัดที่มีอยู่แล้ว ประเภทโหลด ประเภทแอคชูเอเตอร์ แรง การกำหนดค่าของหน้าจอเทอร์มินัล ขนาด และสภาวะแวดล้อมเหมาะสำหรับการใช้งานที่คุณกำลังวางแผนสำหรับส่วนประกอบต่างๆ

5เอ 125/250VAC หมายถึงอะไร?

โดยทั่วไปการกำหนด "5A 125/250VAC" บ่งชี้ว่าสวิตช์สามารถจัดการกระแสสูงสุด 5 แอมป์ที่แรงดันไฟฟ้า 125 โวลต์ AC หรือ 250 โวลต์ AC หากใช้กับโหลดที่เหมาะสมตามคำแนะนำของผู้ผลิต
ข้อมูลจำเพาะนี้มักจะใช้กับโหลดความต้านทาน

อุปกรณ์ต่างๆ เช่น มอเตอร์ โซลินอยด์ คอมเพรสเซอร์ หลอดไฟ หม้อแปลงไฟฟ้า และหน่วยจ่ายไฟแบบอิเล็กทรอนิกส์ อาจประสบกับกระแสไฟฟ้าพุ่งสูงหรือเกิดประกายไฟทางไฟฟ้า ในกรณีเช่นนี้ อาจจำเป็นต้องใช้อุปกรณ์ที่มีพิกัดโหลดหรือการใช้งานอุปกรณ์ระงับที่เหมาะสมที่แตกต่างกัน

นี่แสดงถึงระดับ AC อย่างไรก็ตาม นี่ไม่ได้รับประกันว่าสวิตช์จะได้รับการอนุมัติให้ใช้ที่ 125VDC หรือ 250VDC ให้มองหาพิกัด DC ที่แตกต่างกันในเอกสารข้อมูลที่กำหนดก่อนดำเนินการต่อ

ไมโครสวิตช์ทำงานอย่างไร?

ไมโครสวิตช์ใช้กลไกแบบสแน็ปอิน ทันทีที่แอคชูเอเตอร์เข้าไปในตำแหน่งที่แน่นอน สปริงด้านในจะเปลี่ยนสถานะหน้าสัมผัสอย่างรวดเร็ว ดังนั้นจึงช่วยให้สวิตช์มีความน่าเชื่อถือเป็นเลิศ แม้ว่าจะมีการเคลื่อนไหวน้อยที่สุดและมีจุดทำงานที่คงที่ก็ตาม

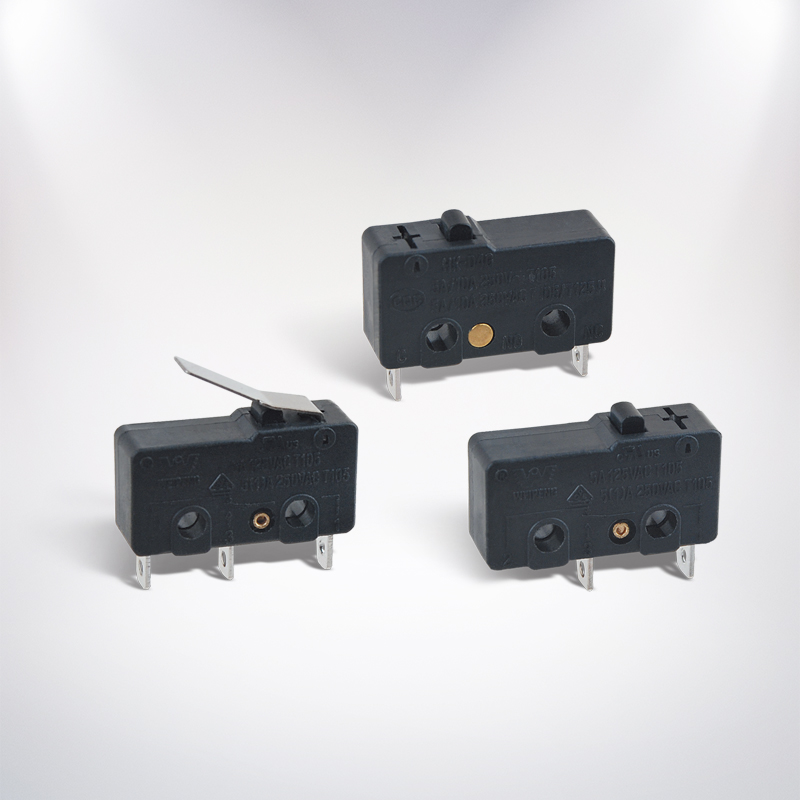

ประเภทของแอคชูเอเตอร์ทั่วไปได้แก่ ลูกสูบ คันบานพับ คันโยกลูกกลิ้ง และลูกกลิ้งจำลอง ประเภทแอคชูเอเตอร์ที่เหมาะสมจะถูกเลือกโดยพิจารณาจากพื้นที่ว่าง ทิศทางการเคลื่อนที่ และแรงและระยะทางที่จำเป็นสำหรับกระบวนการ

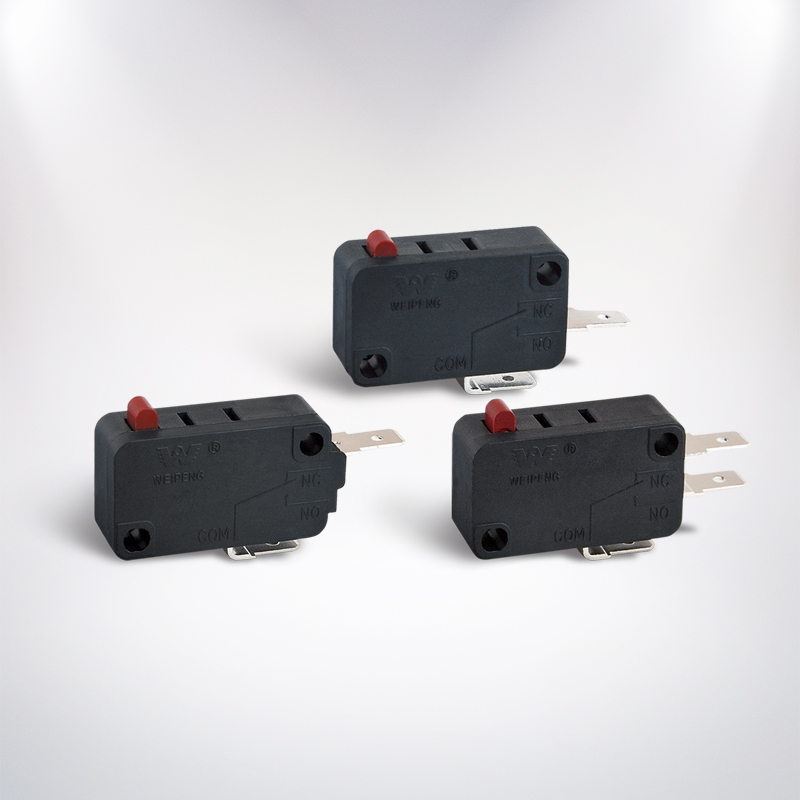

การกำหนดค่าเทอร์มินัล SPDT

รุ่น 5A หลายรุ่นทำงานในโหมด SPDT (Single Pole Double Throw) เทอร์มินัลทั่วไปใน SPDT คือ COM, NC และ เลขที่

เมื่อวงจรถูกเปิดใช้งานด้วยการกดแอคชูเอเตอร์ ให้ใช้ COM ร่วมกับ NO ในทางกลับกัน ให้ใช้ COM ร่วมกับ NC เมื่อวงจรควรปิดอยู่ในสถานะสแตนด์บาย และเปิดเมื่อแอคชูเอเตอร์ทำงาน ต้องแน่ใจว่าได้ตรวจสอบฉลากบนสวิตช์จริงก่อนกระบวนการเดินสายไฟ

ไมโครสวิตช์ที่ละเอียดอ่อนคืออะไร?

ไมโครสวิตช์ที่มีความไวในการทำงานโดยใช้แรงที่ค่อนข้างต่ำ ซึ่งจะมีประโยชน์เมื่อใดก็ตามที่สวิตช์ทำงานโดยใช้ประตูแบบเบา แถบพลาสติก กลไกขนาดเล็ก หรือมีการเคลื่อนไหวที่จำกัด

ความไวถูกกำหนดโดยมากกว่าระดับปัจจุบัน ตรวจสอบข้อกำหนดต่อไปนี้:

• แรงปฏิบัติการและแรงปล่อย
• การเดินทางล่วงหน้าและการเดินทางเกิน
• ตำแหน่งปฏิบัติการ
• ประเภทและความยาวของแอคชูเอเตอร์
• อายุการใช้งานเครื่องกลและไฟฟ้า

การใช้คันโยกลูกกลิ้งสามารถลดความพยายามที่จำเป็นจากระบบภายนอกได้ อย่างไรก็ตาม การจัดตำแหน่งที่ไม่เหมาะสมอาจนำไปสู่ความเครียดด้านข้างและความล้มเหลวตั้งแต่เนิ่นๆ ควรทำงานได้อย่างถูกต้อง ทำงานโดยไม่เกินข้อกำหนดการเคลื่อนที่เกินกำหนด

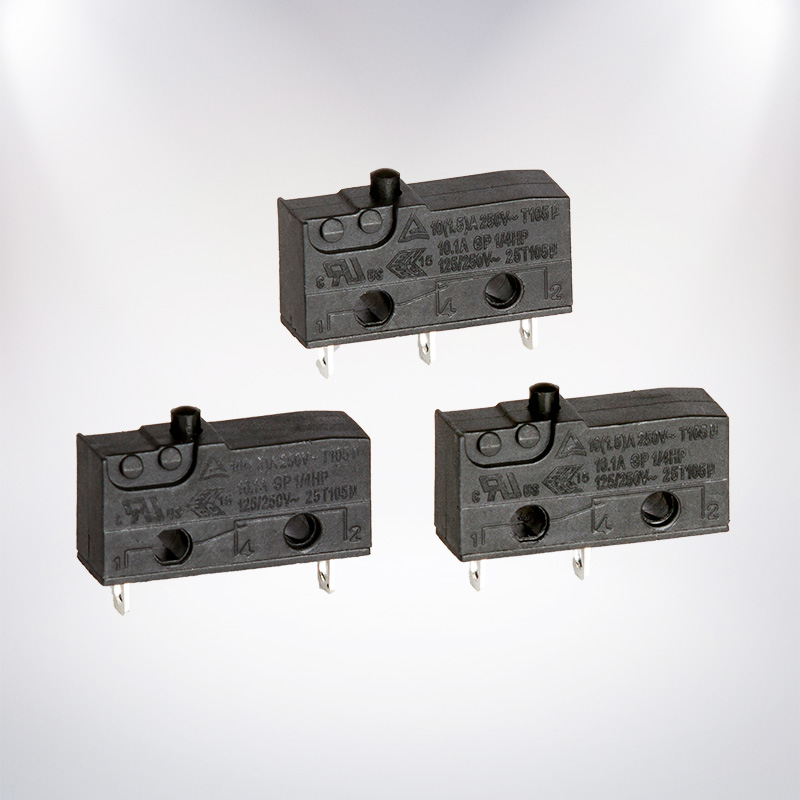

ไมโครสวิตช์ 5A, 10A, 16A และ 21ก

ไมโครสวิตช์ผลิตขึ้นในเวอร์ชันต่างๆ ของกระแสไฟ ได้แก่ 5A, 10A, 16A และ 21A อัตรากระแสไฟที่สูงกว่าไม่จำเป็นต้องเป็นทางเลือกที่ถูกต้อง เป็นสิ่งสำคัญยิ่งที่สวิตช์จะต้องสอดคล้องกับแรงดันไฟฟ้าในการใช้งาน ประเภทโหลด การวัด ประเภทของขั้วต่อ และมาตรฐาน

เมื่อคุณดูไมโครสวิตช์พิกัดที่ 5A ที่ทั้ง 125V และ 250V กับรุ่นอื่นๆ ที่มีพิกัด 10A, 16A และ 21A คุณควรเปรียบเทียบข้อมูลจำเพาะทั้งหมดแทนที่จะดูเฉพาะพิกัด สวิตช์พิกัดที่สูงกว่าอาจแตกต่างจากรุ่นที่พิกัดต่ำกว่าในด้านคุณสมบัติการออกแบบ เช่น รูยึด การเคลื่อนที่ของแอคทูเอเตอร์ ตำแหน่งขั้วต่อ และขนาดหน้าสัมผัส

ข้อควรพิจารณาเกี่ยวกับน้ำหนักบรรทุกและความปลอดภัย

ก่อนที่จะเชื่อมต่อโหลด จำเป็นต้องระบุไม่เพียงแต่กระแสปกติเท่านั้น แต่ยังรวมถึงกระแสไหลเข้าหรือกระแสสตาร์ทด้วย โดยปกติแล้วโหลดตัวต้านทานจะจัดการได้ง่ายกว่าโหลดแบบอุปนัยหรือแบบคาปาซิทีฟมาก มอเตอร์และโซลินอยด์อาจก่อให้เกิดประกายไฟที่อาจเป็นอันตรายต่อหน้าสัมผัส แม้ว่ากระแสไฟฟ้าปกติจะต่ำกว่า 5 A ก็ตาม

ในการใช้งานหลัก ควรใช้ฉนวนที่เหมาะสม การป้องกันการโอเวอร์โหลด การป้องกันทางกล และกรอบหุ้ม โดยปกติการติดตั้งสวิตช์อย่างเหมาะสมควรทำให้สายไฟขาดตามที่กำหนดโดยการออกแบบอุปกรณ์และกฎข้อบังคับทางไฟฟ้าในท้องถิ่น

ก่อนการติดตั้งหรือการทดสอบในกรณีนี้ ให้ถอดแหล่งจ่ายไฟหลักก่อน การเดินสายไฟหลักควรเสร็จสิ้นหรือตรวจสอบโดยผู้เชี่ยวชาญที่มีคุณสมบัติเหมาะสม

คำแนะนำในการติดตั้งและการติดตั้ง

ตรวจสอบขนาดตัวถัง ระยะห่างของรูยึด ความสูงของแอคชูเอเตอร์ ประเภทขั้วต่อ และตำแหน่งการทำงานทุกครั้งก่อนสั่งซื้อ สวิตช์ที่มีลักษณะคล้ายกันไม่จำเป็นต้องใช้แทนกัน

ต้องกดแอคชูเอเตอร์ในทิศทางที่ถูกต้อง และต้องไม่ใช้เป็นตัวหยุดเชิงกลแบบแข็ง เว้นแต่ผู้ผลิตจะระบุไว้เป็นอย่างอื่น ต้องหลีกเลี่ยงการกระแทก แรงกดด้านข้าง ความชื้น ความชื้น และการสั่นสะเทือนที่มากเกินไป

มีขั้วต่อที่ใช้กันทั่วไปหลายประเภท ประกอบด้วยขั้วต่อแบบบัดกรี แถบเชื่อมต่อแบบรวดเร็ว หมุด PCB และขั้วต่อสายไฟ สามารถเลือกสไตล์ได้ตามเทคนิคการประกอบที่ใช้และความพร้อมของพื้นที่

วิธีการเลือกรุ่นที่เหมาะสม

ใช้รายการตรวจสอบนี้ก่อนซื้อ:

• ตรวจสอบแรงดันไฟฟ้า AC หรือ DC และกระแสโหลดจริง
• ระบุว่าโหลดเป็นแบบต้านทาน อินดัคทีฟ คาปาซิทีฟ มอเตอร์ หรือหลอดไฟ
• เลือก SPDT, SPST-NO หรือ SPST-NC ตามวงจร
• เลือกแรงในการใช้งานและรูปแบบแอคชูเอเตอร์ที่ต้องการ
• เปรียบเทียบขนาดการติดตั้งและตำแหน่งขั้วต่อ
• ตรวจสอบอุณหภูมิในการทำงาน การซีล อายุการใช้งานทางไฟฟ้า และการอนุมัติ
• ขอเอกสารข้อมูลอย่างเป็นทางการสำหรับหมายเลขชิ้นส่วนที่แน่นอน

คำถามที่พบบ่อย: Sensitive Micro Switch SPDT 5A 125/250VAC

ไมโครสวิตช์ที่มีความละเอียดอ่อน SPDT 5A 125/250VAC คืออะไร

สวิตช์นี้เป็นอุปกรณ์แบบแรงกดต่ำและแบบ snap-action พร้อมขั้วต่อร่วมและเอาต์พุตคู่ อัตรากระแสไฟสูงสุดคือ 5A เมื่อใช้งานภายใต้สภาวะที่มีการควบคุม

ใช้กับไฟ 250VDC ได้ไหม

ไม่ แม้ว่าเครื่องหมาย 125/250 VAC จะแสดงถึงพิกัดไฟ AC แต่ไม่ได้ระบุพิกัดสำหรับแรงดันไฟฟ้ากระแสตรง มองหาสวิตช์ที่มีระดับแรงดันไฟฟ้าและกระแสไฟตรงตามที่ระบุไว้เสมอ

ความแตกต่างระหว่าง NO และ NC คืออะไร?

สวิตช์เปิดตามปกติช่วยให้กระแสไฟฟ้าไหลเมื่อไม่มีการกดสวิตช์ใด ๆ ในขณะที่สวิตช์ปิดตามปกติช่วยให้กระแสไฟฟ้าไหลเมื่อกดแอคชูเอเตอร์

ไมโครสวิตช์ 5A สามารถควบคุมมอเตอร์ได้หรือไม่?

แม้ว่ากระแสของมอเตอร์จะต่ำกว่า 5A แต่สวิตช์อาจทำงานไม่ถูกต้อง ระบุกระแสเริ่มต้นและอาร์กเหนี่ยวนำซึ่งอาจเกินความจุของสวิตช์ ประเมินความสามารถในการรับน้ำหนักของมอเตอร์หรือใช้รีเลย์หรือคอนแทคเตอร์

ฉันสามารถเปลี่ยนสวิตช์ 5A เป็นรุ่น 16A หรือ 21A ได้หรือไม่

เฉพาะในกรณีที่การเปลี่ยนมีขนาดเท่ากันในแง่ของขนาด การเคลื่อนตัวของตัวกระตุ้น การจัดเรียงขั้วต่อ การจัดการหน้าสัมผัส ระดับแรงดันไฟฟ้า และการรับรอง อัตรากำลังที่มากขึ้นในตัวเองนั้นไม่เพียงพอ

ไมโครสวิตช์มีอายุการใช้งานนานแค่ไหน?

อายุการใช้งานของผลิตภัณฑ์ขึ้นอยู่กับปริมาณการใช้งาน ความถี่ของข้อความ การจัดวาง สภาพแวดล้อม และคุณภาพของการติดตั้ง อายุการใช้งานเครื่องกลและไฟฟ้าเป็นเงื่อนไขที่แตกต่างกัน ดังนั้นควรปฏิบัติตามข้อกำหนดอายุการใช้งานทางไฟฟ้าโดยคำนึงถึงโหลดจริง

กล่าวโดยสรุปคือไมโครสวิตช์ 5a 125 250vเป็นตัวเลือกที่ใช้งานได้สำหรับระบบควบคุม AC ขนาดเล็กและระบบตรวจจับตำแหน่ง หากโหลดและพารามิเตอร์ทางกลมีความเหมาะสม ตรวจสอบข้อกำหนด เลือกเทอร์มินัลและแอคชูเอเตอร์ที่เหมาะสมสำหรับ SPDT และหันมาใช้รีเลย์หรือโซลูชันสำหรับงานหนักสำหรับอุปกรณ์ที่มีกระแสไฟกระชากจำนวนมากหรือสำหรับการใช้งานระบบเครื่องกลไฟฟ้าที่มีความต้องการสูง
