สวิตช์โยกแบบมีไฟ: ประเภท สายไฟ และคู่มือการซื้อ

สวิตช์โยกแบบมีไฟส่องสว่างทำหน้าที่เป็นสวิตช์เปิด/ปิดชนิดหนึ่งที่รวมเข้ากับไฟ LED หรือไฟนีออน ซึ่งบ่งชี้ว่าสวิตช์อยู่ในตำแหน่งเปิด/เปิดหรือไม่ง่าย ด้วยตัวบ่งชี้ สวิตช์โยกจึงมองเห็นได้ชัดเจนแม้ในแผงควบคุมที่มืดหรือรก สวิตช์โยกแบบมีไฟส่องสว่างมีประโยชน์ในการใช้งานหลายอย่างในรถยนต์ เรือ รถบ้าน จักรยาน เครื่องใช้ในครัวเรือน เครื่องจักรอุตสาหกรรม ระบบควบคุมไฟฟ้า ฯลฯ

สามารถใช้สวิตช์โยกแบบมีไฟส่องสว่างได้ทั้งในวงจรไฟฟ้าแรงต่ำและภาคไฟฟ้าแรงสูง อาจพบสวิตช์ 12V ที่ใช้ในการใช้งานในยานยนต์ เช่นเดียวกับสวิตช์ AC 120V สำหรับใช้ในบ้านและอุตสาหกรรม ในการเลือกประเภทที่เหมาะสม จำเป็นต้องกำหนดแรงดันไฟฟ้าของระบบ พิกัดกระแส ประเภทของโหลด การจัดเรียงขั้วต่อ ขนาดของสวิตช์ และพื้นที่การติดตั้ง

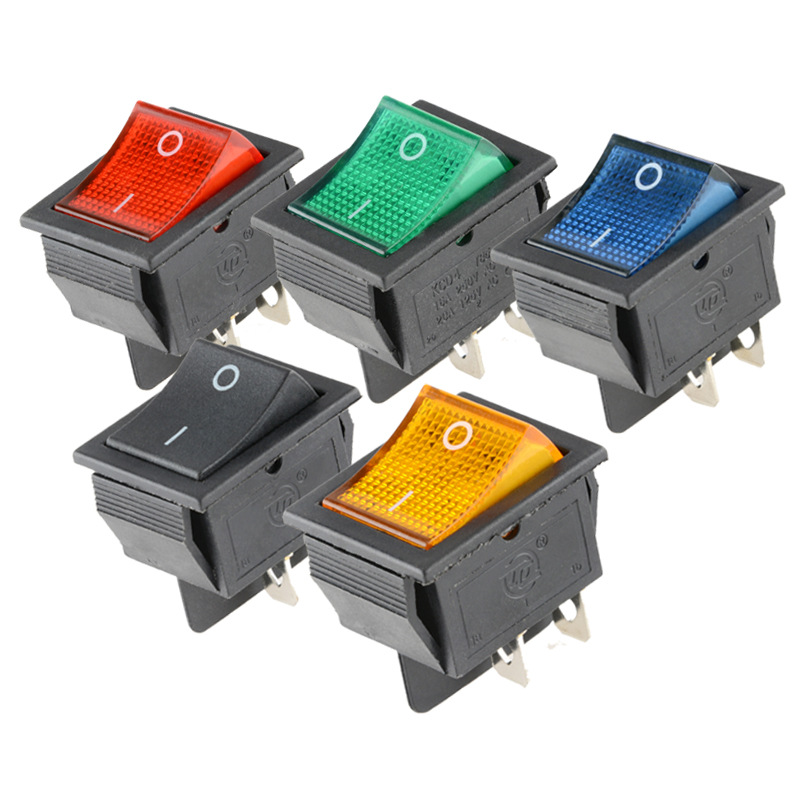

ก.คืออะไรสวิตช์โยกแบบมีไฟ?

สวิตช์โยกทำมาจากกลไกการโยกซึ่งสามารถกระตุ้นวงจรไฟฟ้าได้ สวิตช์โยกถูกผลักไปที่ตำแหน่งเปิด และแหล่งจ่ายไฟเชื่อมต่อกับอุปกรณ์ที่กำลังจ่ายไฟอยู่ นอกจากนี้สวิตช์ยังมีไฟ LED หรือนีออนในตัวเพื่อแสดงการเปิดเครื่อง

สวิตช์สามารถระบุได้ว่ากำลังรับไฟ เปิดอยู่ หรือมีวงจรอื่นทำงานอยู่หรือไม่ ทั้งนี้ขึ้นอยู่กับการออกแบบและการตั้งค่าของอุปกรณ์ การเชื่อมต่อสวิตช์มีหลายวิธี ขึ้นอยู่กับประเภท อย่างไรก็ตาม โปรดศึกษาคำแนะนำในการเดินสายไฟและเครื่องหมายจากผู้ผลิตก่อนเริ่มการติดตั้ง

ประเภททั่วไปของสวิตช์ Rocker แบบมีไฟ

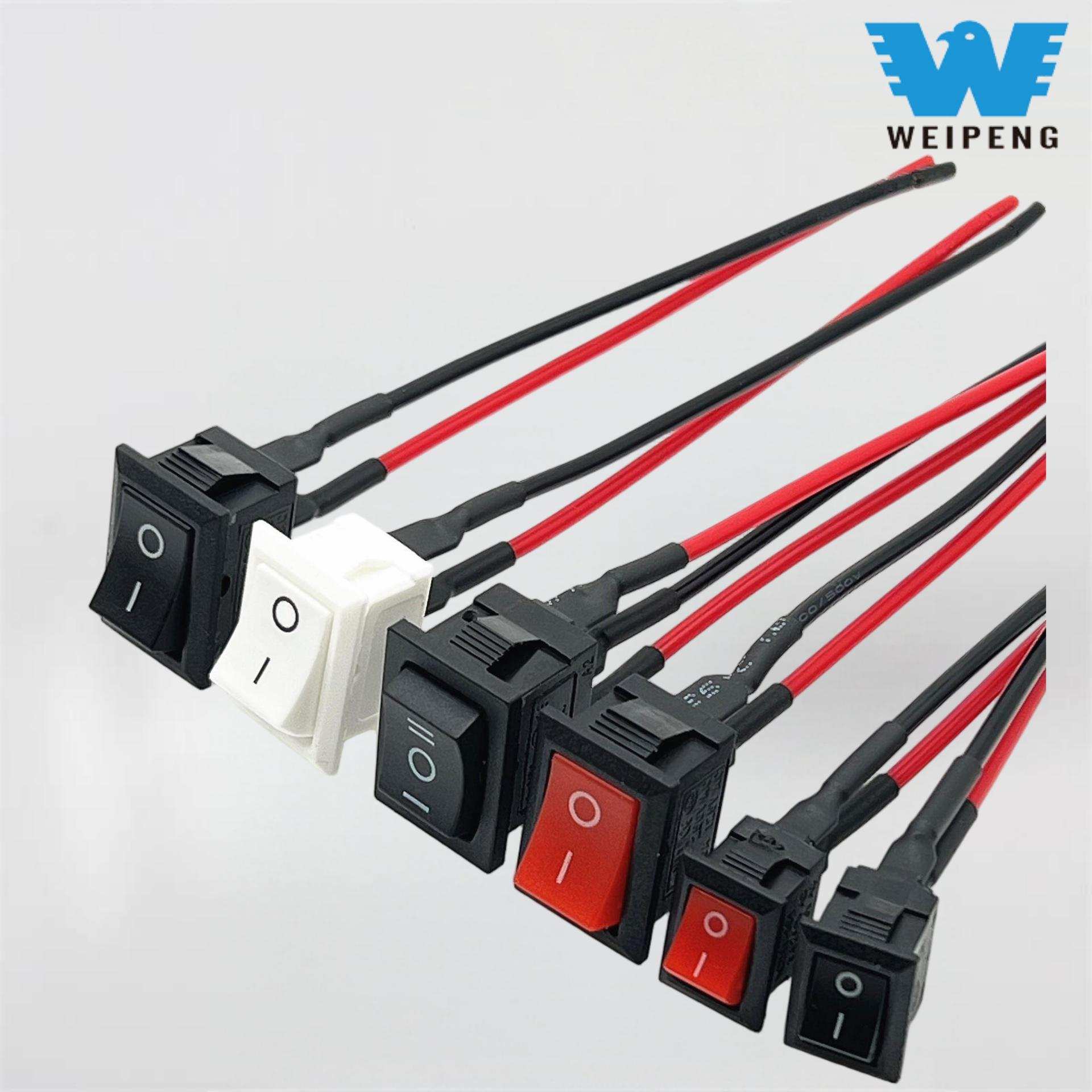

สวิตช์โยกสองขั้ว

สวิตช์สองขั้วได้รับการออกแบบมาให้ทำงานในโหมดเปิดและปิดอย่างง่าย โดยทั่วไป อุปกรณ์สวิตชิ่งชนิดนี้จะเชื่อมต่อกับทั้งโหลดและวงจรจ่ายไฟ และสามารถให้ไฟ LED สว่างได้เมื่อมีกระแสไฟ LED บางประเภทได้รับอิทธิพลจากขั้ว ดังนั้นการเชื่อมต่อจะต้องดำเนินการตามที่อธิบายไว้ด้านล่าง

สวิตช์โยกสามขั้ว

การออกแบบขั้วต่อสามขั้วมีลักษณะพิเศษเฉพาะสำหรับการป้อนพลังงานไฟฟ้า สัญญาณที่สลับได้ และการเชื่อมต่อกับสายดิน เนื่องจากการมีขั้วต่อแยกสำหรับการเชื่อมต่อภาคพื้นดิน ตัวแสดงที่กำลังพิจารณาจึงสามารถทำงานได้โดยไม่มีปัญหา การออกแบบประเภทนี้มักใช้ในรถยนต์และเรือ

สวิตช์โยกสี่และห้าเทอร์มินัล

สวิตช์เทอร์มินัล 4 และ 5 สามารถให้แสงสว่างแยกกัน การสวิตช์สองขั้ว หรือเอาต์พุตหลายเอาต์พุต เหมาะสำหรับหัวควบคุมที่ซับซ้อนมากขึ้น แม้ว่าการเดินสายไฟที่เหมาะสมจะขึ้นอยู่กับการกำหนดค่าภายในของวงจรก็ตาม ดังนั้นควรปฏิบัติตามไดอะแกรมที่ให้ไว้แทนที่จะทำให้กระบวนการเดินสายง่ายขึ้นผ่านสถานที่เทอร์มินัลมาตรฐาน

การกำหนดค่า SPST, SPDT และ DPDT

สวิตช์ SPST มีความสามารถในการทำให้วงจรเดียวสมบูรณ์และสลับจากเปิดเป็นปิดเท่านั้น สวิตช์ SPDT จะเปิดอินพุตเดียวและทำงานกับเอาต์พุตสองตัว สวิตช์ DPDT ทำงานบนสองวงจรและสามารถเลือกอินพุตหรือขั้วกลับได้ สวิตช์ SPST เป็นรูปแบบสวิตช์ทั่วไปที่ใช้สำหรับการใช้งานทั่วไป เช่น การเปิดหลอดไฟ

ก.คืออะไรสวิตช์โยกแบบมีไฟ12V ใช้สำหรับ?

สวิตช์กระดก 12 โวลต์พร้อมไฟส่องสว่างได้รับการออกแบบมาเพื่อใช้ในวงจรไฟฟ้าที่มีแหล่งจ่ายไฟกระแสตรง (DC) 12 โวลต์ การใช้งานทั่วไปได้แก่:

• ไฟส่องสว่างรถยนต์และรถจักรยานยนต์
• แถบไฟ LED และไฟทำงาน
• พัดลมระบายความร้อนและปั๊มน้ำ
• อุปกรณ์เรือและ RV
• อุปกรณ์แดชบอร์ดและแผงควบคุม
• ระบบไฟฟ้าที่ใช้แบตเตอรี่

มาตรฐาน 12V ไม่ได้กำหนดขีดจำกัดกระแสบนของสวิตช์ ตัวอย่างเช่นสามารถระบุได้ว่าสวิตช์สามารถทำงานโดยใช้ไฟ 12V ที่กระแส 20A อย่างไรก็ตาม ในระหว่างการสตาร์ท เครื่องจักรบางอย่าง เช่น มอเตอร์และปั๊ม อาจดึงกระแสไฟฟ้าได้มากกว่า เพื่อจุดประสงค์นี้ ต้องใช้รีเลย์ที่เหมาะสมเพื่อควบคุมกระแสสูงหรือโหลดอุปนัย

วิธีการเลือกสวิตช์โยกแบบมีไฟที่เหมาะสม

ตรวจสอบพิกัดแรงดันและกระแส

เลือกสวิตช์ที่จะทำงานอย่างถูกต้องกับแรงดันและกระแสของวงจร ตัวอย่างเช่น ต้องไม่ใช้สวิตช์ที่มีพิกัด 12V DC กับวงจรที่มีแรงดันไฟฟ้า 120V หรือ 230V AC นอกเหนือจากกระแสการทำงานปกติแล้ว เราต้องพิจารณากระแสสตาร์ทหรือกระแสไหลเข้าของโหลดด้วย

พิจารณาประเภทโหลด

มอเตอร์ไฟฟ้า ปั๊ม อุปกรณ์ทำความร้อน หลอดไฟ และตัวขับ LED ทำให้เกิดภาระที่แตกต่างกันบนสวิตช์ พิกัดที่พิจารณาเฉพาะโหลดความต้านทานอาจไม่ใช้กับโหลดเหนี่ยวนํา เช่น มอเตอร์ไฟฟ้า การเลือกสวิตช์จะต้องทำตามโหลดที่ต้องรับมือ

ยืนยันขนาดการติดตั้ง

ก่อนสั่งซื้อ ตรวจสอบให้แน่ใจว่าได้ตรวจสอบขนาดช่องเจาะของแผง รวมถึงความหนาของแผง ตำแหน่งของแถบยึด และระยะห่างจากด้านหลังแผง สวิตช์อาจเข้าไปในช่องตัดด้านหน้าแต่อาจยังชนกับชิ้นส่วนอื่นๆ และสายไฟ

ตรวจสอบข้อมูลจำเพาะของตัวบ่งชี้

การใช้พลังงานของไฟ LED ต่ำมาก ดังนั้นจึงมักใช้ในระบบ 12V ตรวจสอบให้แน่ใจว่า LED มีตัวต้านทานภายในและตรวจสอบว่ามีขั้วหรือไม่ การใช้สวิตช์ที่มีแรงดันไฟฟ้าต่างกันอาจทำให้ตัวบ่งชี้วางตำแหน่งไม่ถูกต้อง

พิจารณาการคุ้มครองสิ่งแวดล้อม

เราควรเลือกสวิตช์ที่มีความสามารถในการต้านทานความชื้นและป้องกันสนิม ในกรณีที่จะใช้งานกลางแจ้ง ในอาคาร ในสภาพแวดล้อมทางทะเล หรือในสภาพแวดล้อมที่มีฝุ่นและการสั่นสะเทือน

คุณจะต่อสายสวิตช์ Rocker Lighted ได้อย่างไร?

การเดินสายไฟสวิตช์โยกแบบมีไฟเกี่ยวข้องกับการระบุข้อมูลจำเพาะของสวิตช์นั้น ๆ รวมถึงจำนวนขั้วต่อและโครงร่าง ควรตัดแหล่งจ่ายไฟก่อนเริ่มทำงานและระบุขั้วแต่ละขั้วอย่างถูกต้อง การเชื่อมต่อกับแหล่งจ่ายไฟหลักควรทำโดยช่างผู้ชำนาญเท่านั้น

การเดินสายไฟ 12V แบบสามเทอร์มินัลทั่วไป

แหล่งจ่ายบวกที่หลอมรวม -> กำลังไฟหรือขั้วอินพุต
เอาต์พุตแบบสวิตช์ -> ขั้วบวกของโหลด
ระบบลบ -> ขั้วต่อกราวด์และโหลดเป็นลบ

ต้องมีไฟฟ้าจ่ายให้กับโหลดทันทีที่เปิดสวิตซ์ ซึ่งแสดงว่าตัวแสดงการเปิดทำงานแล้ว จะต้องติดตั้งฟิวส์ลิงค์ติดกับแหล่งจ่ายไฟ เช่น แบตเตอรี่ ค่าของฟิวส์จะต้องสอดคล้องกับประเภทของสายไฟและข้อกำหนดของวงจรด้วย

การเดินสายไฟแบบสองขั้วทั่วไป

แหล่งจ่ายบวก -> เทอร์มินัลสวิตช์ 1
สวิตช์เทอร์มินัล 2 -> โหลดเป็นบวก
โหลดติดลบ -> ระบบติดลบ

เมื่อสวิตช์มีไฟ LED ที่ไวต่อขั้ว การเชื่อมต่อสายไฟทั้งขั้วบวกและขั้วลบอย่างถูกต้องเป็นสิ่งสำคัญ ในกรณีที่สายกลับด้าน LED จะไม่เปิดขึ้นแม้ว่าสวิตช์จะทำงานได้อย่างถูกต้องก็ตาม

ข้อควรพิจารณาเกี่ยวกับสายไฟและความปลอดภัย

ใช้สายไฟที่มาพร้อมกับพิกัดกระแสไฟฟ้าที่เหมาะสม และใช้ขั้วต่อแบบหุ้มฉนวนตลอดจนท่อหดแบบใช้ความร้อนเพื่อรับประกันว่าการเชื่อมต่อทั้งหมดจะปลอดภัย อย่าเดินสายไฟใกล้กับมุมแหลมคม แหล่งความร้อนสูง หรือบริเวณที่อาจเกิดการเคลื่อนตัวได้ สำหรับรถยนต์ ตรวจสอบว่าชุดสายไฟไม่ได้สัมผัสกับการสั่นสะเทือนและรอยถลอกด้วย สำหรับการเดินสายไฟทางทะเล ตรวจสอบให้แน่ใจว่าขั้วต่อและสายไฟที่ใช้ไม่มีการกัดกร่อน

สวิตช์โยกที่มีไฟส่องสว่างไม่ได้ทำหน้าที่แทนเซอร์กิตเบรกเกอร์ กราวด์ที่ถูกต้อง หรือฟิวส์ หากสวิตช์ร้อนเกินไป ละลาย เปลี่ยนสี เกิดประกายไฟ หรือมีกลิ่นไหม้ ควรปิดสวิตช์เนื่องจากอาจเป็นสัญญาณบ่งบอกถึงความผิดปกติทางไฟฟ้า เช่น กระแสไฟเกิน การเชื่อมต่อหลวม หน้าสัมผัสชำรุด หรือสายไฟบางเกินไปที่จะรับน้ำหนักได้

ทั่วไปสวิตช์โยกแบบมีไฟปัญหา

ตัวบ่งชี้ไม่ส่องสว่าง

สาเหตุทั่วไปบางประการคือการกลับขั้ว ขาดการเชื่อมต่อกราวด์ ข้อผิดพลาดในการระบุขั้วต่อ หรือการใช้ตัวแสดงที่ออกแบบมาสำหรับแรงดันไฟฟ้าที่แตกต่างกัน เปรียบเทียบงานการติดตั้งกับแผนภาพการเดินสายไฟของผู้ผลิตอย่างถูกต้อง และตรวจสอบว่ามีแรงดันไฟฟ้าอยู่ที่ขั้วต่อด้านขวา

โหลดใช้งานได้แต่ตัวบ่งชี้ไม่ทำงาน

แม้ว่าหน้าสัมผัสสวิตช์จะใช้งานได้ดีก็ตาม การตรวจสอบว่าอุปกรณ์มีกราวด์หรือแหล่งจ่ายไฟแยกกันก็มีความสำคัญไม่แพ้กัน นอกจากนี้ ให้ตรวจสอบว่าเครื่องมีแหล่งกำเนิดแสงที่ทำงานแยกจากแหล่งอื่นหรือไม่

ไฟแสดงสถานะจะยังคงเปิดอยู่เมื่อสวิตช์ปิดอยู่

สวิตช์บางรุ่นทำงานในลักษณะที่จะส่องสว่างเมื่อมีกระแสไฟเข้าที่อินพุต ลักษณะการทำงานนี้อาจเป็นเรื่องปกติสำหรับอุปกรณ์นั้น ๆ ก่อนเปลี่ยนสวิตช์ ตรวจสอบให้แน่ใจว่าได้ตรวจสอบวงจรไฟแสดงสวิตช์แล้ว

ไฟแสดงสถานะกะพริบหรือสวิตช์ร้อน

ปัญหาต่างๆ เช่น การเชื่อมต่อหลวม แรงดันไฟฟ้าตก กระแสไฟสูง หรือโหลดที่ไม่เหมาะสมอาจทำให้เกิดการกะพริบและความร้อนสูงเกินไป ควรตรวจสอบสิ่งนี้โดยการถอดวงจรและตรวจสอบพิกัดของสวิตช์ ขนาดสายไฟ และวิธีการเชื่อมต่อและโหลดอุปกรณ์ หากจำเป็น อาจจำเป็นต้องใช้รีเลย์สำหรับมอเตอร์ ปั๊ม หรือโหลดอื่นๆ ที่ดึงกระแสสูง

คำถามที่พบบ่อย

สวิตช์โยกแบบมีไฟต้องใช้สายกราวด์หรือไม่?

สถานการณ์เช่นนี้ไม่เสมอไป ในกรณีของมิเตอร์แบบสองขั้ว มิเตอร์จะเชื่อมต่อตัวบ่งชี้ภายใน ซึ่งหมายความว่าไม่จำเป็นต้องต่อสายดินแยกกัน รุ่นที่มีสามขั้วต่อควรมีจุดกราวด์ของตัวเองเสมอ ตรวจสอบหน้าจอเทอร์มินัลและข้อมูลจำเพาะของผลิตภัณฑ์เสมอ

สวิตช์โยกแบบมีไฟ 12V สามารถควบคุมไฟ LED ได้หรือไม่?

การยืนยันนี้มีผลเนื่องจากสวิตช์มีพิกัดที่สอดคล้องกับแรงดันไฟฟ้าของระบบ พิกัดกระแสไฟฟ้าที่ใช้งาน และกระแสสตาร์ทอัพของไดรเวอร์ LED อาจจำเป็นต้องใช้รีเลย์เมื่อใช้แถบ LED ที่ใหญ่กว่าหรืออุปกรณ์ติดตั้งหลายชิ้น

สวิตช์โยก 12V ใช้กับไฟบ้านได้หรือไม่?

ไม่ได้ สวิตช์โยกที่พิกัดสำหรับ 12V DC ไม่สามารถใช้กับไฟ AC 120V หรือ 230V ได้ สวิตช์ AC จะต้องได้รับการจัดอันดับสำหรับแรงดันไฟฟ้า AC กระแสไฟ ประเภทโหลด และมาตรฐานความปลอดภัยที่ใช้บังคับสำหรับไฟฟ้าในครัวเรือน

เหตุใดสวิตช์โยก LED ของฉันจึงเรืองแสงจาง ๆ เมื่อปิดอยู่

กระแสไฟรั่วเล็กน้อยจากอุปกรณ์หรือโหลดในวงจรทำให้เกิดแสงสลัว ในบางครั้งแทนที่จะใช้การจัดเรียงนี้ เราสามารถใช้สวิตช์หรือรีเลย์หรืออุปกรณ์อื่นที่ด้านโหลดได้เช่นกัน

ฉันจะทดสอบสวิตช์โยกได้อย่างไร

เพื่อทดสอบความต่อเนื่อง จะต้องถอดสวิตช์ออกจากแหล่งจ่ายไฟ และตั้งค่ามัลติมิเตอร์ไปที่โหมดต่อเนื่อง การทำงานของสวิตช์ควรเป็นแบบที่มีการตอบสนองต่อทั้งเปิดและปิดระหว่างการทำงาน ห้ามทำการทดสอบความต่อเนื่องกับวงจรไฟฟ้า

สวิตช์โยกที่มีแสงสว่างเพียงพอมีข้อกำหนดเฉพาะของแรงดัน กระแส ประเภทของโหลด ขั้วต่อ ขนาด และฟังก์ชันที่เหมาะสมกับสภาพแวดล้อม หากต้องการเปิดใช้งานอุปกรณ์เสริม 12V ขนาดเล็ก สวิตช์ SPST เป็นตัวเลือกที่เหมาะสม หากมีมอเตอร์หรืออุปกรณ์หนักเข้ามาเกี่ยวข้อง ก็จำเป็นต้องมีรีเลย์ และยังจำเป็นต้องมีฟิวส์และสายไฟที่เหมาะสมในระบบไฟฟ้าอื่นๆ ด้วย
