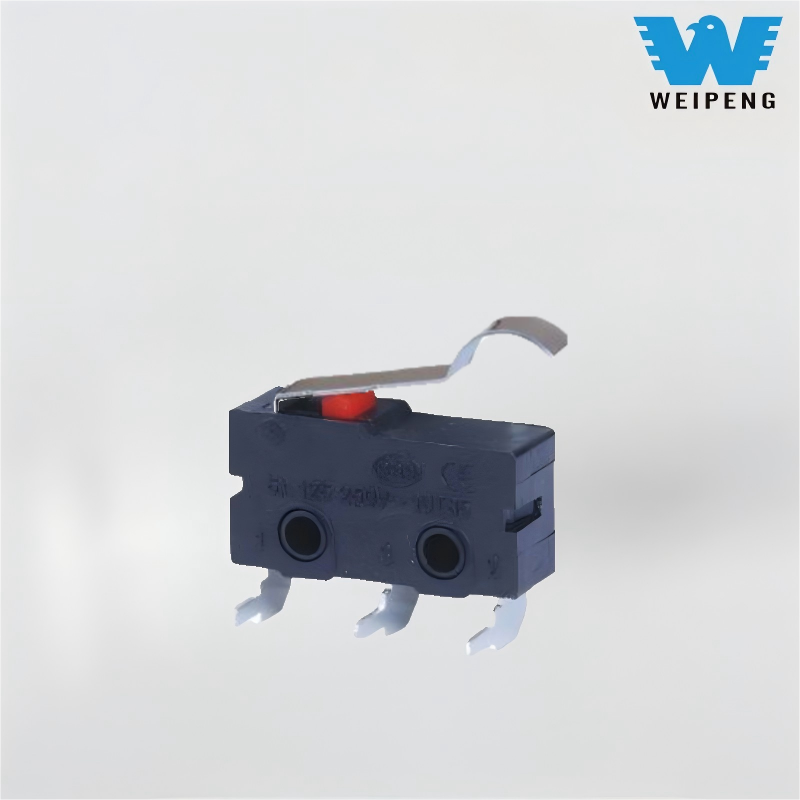

ไมโครสวิตช์ขนาดเล็กพร้อมขั้วต่อสามขั้ว ที่จับ และรอก

ไมโครสวิตช์ HK-04G-L (ไมโครสวิตช์ 5A 250V) มีโครงสร้างทริกเกอร์แบบก้านสั้นและกลไกแบบสแน็ปช็อต ช่วยให้สามารถสลับวงจรได้อย่างรวดเร็วโดยใช้แรงเชิงกลน้อยที่สุด ด้วยคุณลักษณะการทำงานที่แม่นยำ ความสามารถในการปรับตัวด้านสิ่งแวดล้อมในวงกว้าง และการรับรองความปลอดภัยระดับโลก ผลิตภัณฑ์นี้จึงถูกนำมาใช้กันอย่างแพร่หลายในสถานการณ์การควบคุมที่สำคัญในการควบคุมเครื่องใช้ภายในบ้าน ระบบอัตโนมัติทางอุตสาหกรรม และอุปกรณ์อิเล็กทรอนิกส์ โดยทำหน้าที่เป็นองค์ประกอบหลักเพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยและการควบคุมอุปกรณ์ที่แม่นยำ

แบบอย่าง:HK-04G-LZ-189

ส่งคำถาม

รายละเอียดสินค้า

WEIPENG® คือผู้ผลิต ซัพพลายเออร์ และผู้ส่งออกไมโครสวิตช์ด้ามยาวที่มีความแม่นยำสูงชั้นนำ

ไมโครสวิตช์การแนะนำ

ไมโครสวิตช์ HK-04G-L มีโครงสร้างทริกเกอร์แบบก้านสั้นและกลไกแบบสแน็ปช็อต ช่วยให้สามารถสลับวงจรได้อย่างรวดเร็วโดยใช้แรงเชิงกลน้อยที่สุด ด้วยคุณลักษณะการทำงานที่แม่นยำ ความสามารถในการปรับตัวด้านสิ่งแวดล้อมในวงกว้าง และการรับรองความปลอดภัยระดับโลก ผลิตภัณฑ์นี้จึงถูกนำมาใช้กันอย่างแพร่หลายในสถานการณ์การควบคุมที่สำคัญในการควบคุมเครื่องใช้ภายในบ้าน ระบบอัตโนมัติทางอุตสาหกรรม และอุปกรณ์อิเล็กทรอนิกส์ โดยทำหน้าที่เป็นองค์ประกอบหลักเพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยและการควบคุมอุปกรณ์ที่แม่นยำ

ได้รับการรับรองโดยหน่วยงานที่ได้รับการยอมรับในระดับสากลและในประเทศ เช่น UL, CUL (CSA), VDE, ENEC และ CQC และสอดคล้องกับมาตรฐานระบบการจัดการคุณภาพ ISO 9001 ระยะห่างระหว่างเทอร์มินัลและรูปแบบพินเข้ากันได้กับมาตรฐาน IEC 61810 ทำให้สามารถทดแทนรุ่นทั่วไปได้โดยตรง เช่น ซีรีส์ Omron V-15 โดยไม่ต้องปรับแต่งการออกแบบ PCB

ไมโครสวิตช์แอปพลิเคชัน

เหมาะสำหรับการตรวจสอบสถานะอิเล็กทรอนิกส์ของยานยนต์

พอร์ตชาร์จรถยนต์: เมื่อเสียบเครื่องชาร์จ ให้ดันสวิงอาร์มเพื่อเชื่อมต่อวงจรชาร์จ โดยมีหน้าสัมผัสโลหะผสมเงินที่เข้ากันได้กับแหล่งจ่ายไฟรถยนต์ 12V/10A

การปรับเบาะนั่ง: ลิมิตสวิตช์ที่ส่วนท้ายของรางเลื่อนจะตรวจจับตำแหน่งสุดขั้วของเบาะผ่านสวิงอาร์ม เพื่อป้องกันมอเตอร์โอเวอร์โหลด

ไมโครสวิตช์ ข้อมูลจำเพาะ

สลับลักษณะทางเทคนิค:
รายการ	พารามิเตอร์ทางเทคนิค		ค่า
1	พิกัดไฟฟ้า		5(2)A 125V/250VAC 10(3)125V/250VAC
2	ต้านทานการติดต่อ		≤50mΩ ค่าเริ่มต้น
3	ความต้านทานของฉนวน		≥100MΩ (500VDC)
4	อิเล็กทริก แรงดันไฟฟ้า	ระหว่าง ขั้วต่อที่ไม่เชื่อมต่อ	500V/0.5mA/60S
		ระหว่างอาคารผู้โดยสาร และโครงโลหะ	1500V/0.5mA/60S
5	ชีวิตไฟฟ้า		≥10,000 รอบ
6	ชีวิตเครื่องกล		≥100,000 รอบ
7	อุณหภูมิในการทำงาน		-25~125℃
8	ความถี่ในการทำงาน		ไฟฟ้า :15 รอบ เครื่องกล: 60 รอบ
9	หลักฐานการสั่นสะเทือน		ความถี่การสั่นสะเทือน: 10 ~ 55HZ; ความกว้าง: 1.5 มม.; สามทิศทาง :1H
10	ความสามารถในการบัดกรี: ส่วนที่แช่ไว้มากกว่า 80% จะต้องหุ้มด้วยโลหะบัดกรี		อุณหภูมิการบัดกรี: 235 ± 5 ℃ เวลาในการแช่: 2 ~ 3S
11	บัดกรีต้านทานความร้อน		การบัดกรีแบบจุ่ม: 260 ± 5 ℃ 5 ± 1 S การบัดกรีด้วยตนเอง: 300 ± 5 ℃ 2 ~ 3S
12	การอนุมัติด้านความปลอดภัย		UL、CSA、VDE、ENEC、CE
13	เงื่อนไขการทดสอบ		อุณหภูมิแวดล้อม: 20 ± 5 ℃ ความชื้นสัมพัทธ์: 65 ± 5% RH ความดันอากาศ : 86~106KPa
