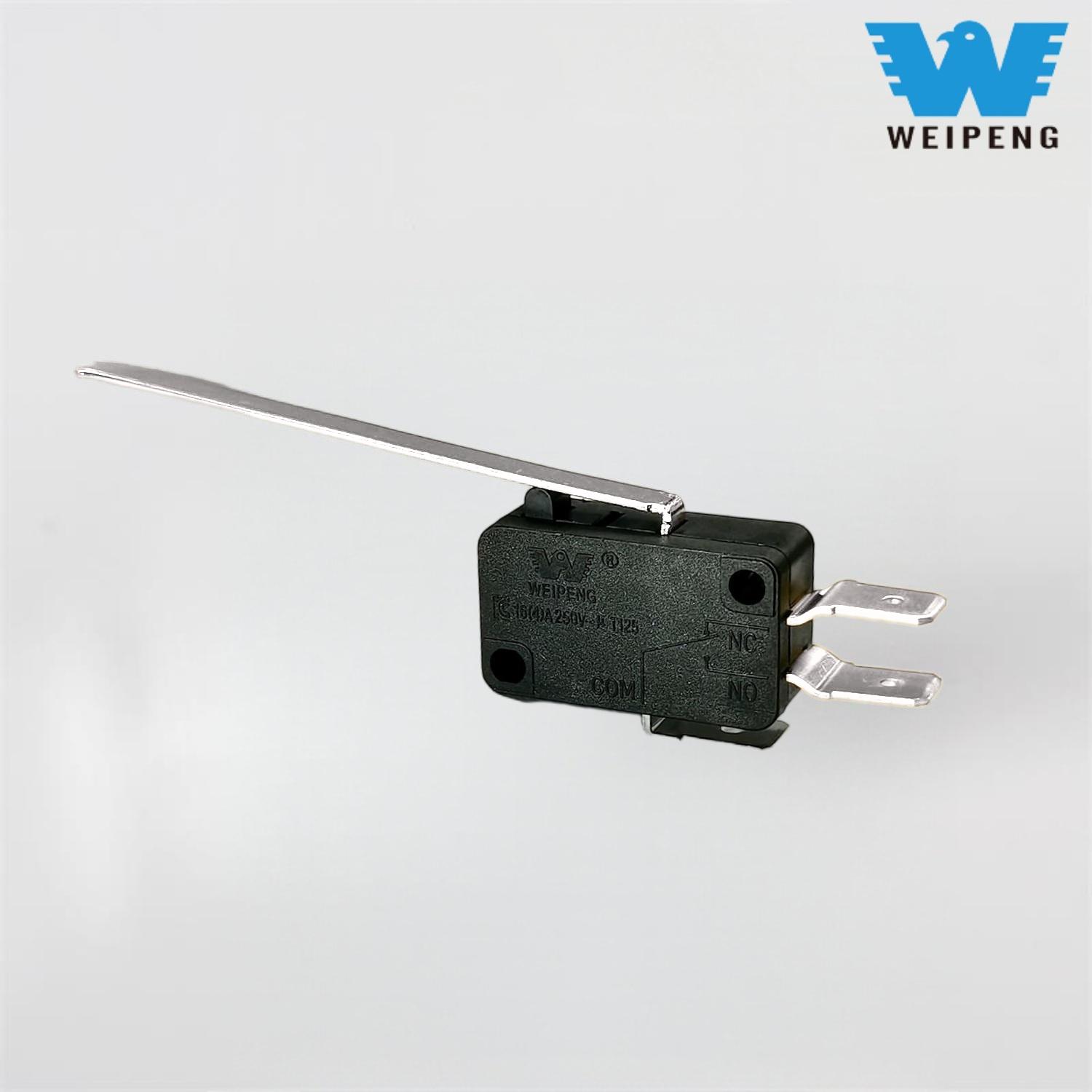

ไมโครสวิตช์แบบแขนยาวเป็นสวิตช์แบบ snap-action ขนาดกะทัดรัดอย่างยิ่งพร้อมตัวกระตุ้นแบบก้านขยาย แขนยาวของสวิตช์ให้ความยืดหยุ่นมากกว่าไมโครสวิตช์แบบลูกสูบทั่วไปเมื่อตรวจจับการเคลื่อนไหว ตำแหน่ง หรือการสัมผัสทางกล ไมโครสวิตช์แบบแขนยาวมักใช้ในการใช้งานที่หลากหลาย เช่น เครื่องใช้ไฟฟ้า อุปกรณ์อุตสาหกรรม ระบบอัตโนมัติ ตู้จำหน่ายสินค้าอัตโนมัติ อุปกรณ์ความปลอดภัย อุปกรณ์สำนักงาน และผลิตภัณฑ์ระบบเครื่องกลไฟฟ้าอื่นๆ อีกมากมาย แขนยาวช่วยให้มีระยะห่างระหว่างการเคลื่อนที่ของแอคชูเอเตอร์และสวิตช์มากขึ้น ช่วยลดปริมาณแรงที่จำเป็นในการสั่งงานสวิตช์ จากคุณสมบัติเหล่านี้ จึงมีการใช้บ่อยครั้งทั่วทั้งตลาดระบบเครื่องกลไฟฟ้า

การตัดสินใจว่าจะซื้อไมโครสวิตช์แบบแขนยาวตัวใดให้กับผู้ซื้อ วิศวกร และทีมงานจัดหาไม่ได้ขึ้นอยู่กับขนาดเพียงอย่างเดียว อัตราทางไฟฟ้า รูปแบบแอคชูเอเตอร์ แรงในการสั่งงาน รูปแบบขั้วต่อ ความทนทาน ข้อกำหนดพื้นที่ในการติดตั้ง และสภาพแวดล้อมที่จะใช้สวิตช์ ล้วนส่งผลต่อการทำงานของสวิตช์และระยะเวลาการใช้งาน บทความนี้จะอธิบายวิธีการทำงานของไมโครสวิตช์แบบแขนยาว ตำแหน่งที่สามารถใช้สวิตช์ได้ และสิ่งอื่นๆ ที่ควรคำนึงถึงก่อนซื้อไมโครสวิตช์แบบแขนยาว

คืออะไรไมโครสวิตช์แขนยาว?

ไมโครสวิตช์แบบแขนยาวเป็นตัวอย่างหนึ่งของไมโครสวิตช์ที่มีแขนคันโยกติดอยู่กับแอคชูเอเตอร์ คันโยกแอคชูเอเตอร์ถูกกดหรือเคลื่อนย้ายโดยวัตถุอื่น และทำให้กลไกสปริงภายในเปลี่ยนสถานะหน้าสัมผัสทางไฟฟ้าของสวิตช์อย่างรวดเร็ว เนื่องจากคุณสมบัติการสแน็ปช็อตนี้ ไมโครสวิตช์แบบแขนยาวจึงสามารถเชื่อถือได้อย่างยิ่ง ไม่ว่าวัตถุที่สั่งงานสวิตช์จะมีการเคลื่อนไหวช้า เบา หรือไม่เสถียรก็ตาม

แขนยาวให้ระยะห่างระหว่างองค์ประกอบกระตุ้นและจุดกระตุ้นของสวิตช์มากกว่าไมโครสวิตช์มาตรฐาน นอกจากนี้ แขนก้านที่ยาวขึ้นทำให้สวิตช์ทำงานได้ง่ายขึ้นเมื่อเปรียบเทียบกับไมโครสวิตช์มาตรฐาน ในข้อมูลจำเพาะของผลิตภัณฑ์ คุณอาจพบคำศัพท์สำหรับประเภทผลิตภัณฑ์ที่คล้ายกัน เช่น แขนก้านไมโครสวิตช์ ไมโครสวิตช์ก้านยาว สวิตช์แบบ snap-action พร้อมก้านโยก ไมโครสวิตช์จำกัด และสวิตช์ก้านโยกขนาดเล็ก โดยทั่วไปหมายถึงผลิตภัณฑ์ที่มีฟังก์ชันคล้ายคลึงกัน อย่างไรก็ตาม ขนาด การกำหนดค่าแอคชูเอเตอร์ และพิกัดทางไฟฟ้าอาจแตกต่างกันไปในแต่ละรุ่น

การทำงานของไมโครสวิตช์แบบแขนยาว

ภายในตัวเรือนของไมโครสวิตช์ จะมีการเชื่อมต่อหน้าสัมผัสแบบตายตัวและแบบเคลื่อนย้ายได้เข้ากับกลไกการทำงานของสปริง เมื่ออยู่ในตำแหน่งปกติ วงจรอาจจะปิดหรือเปิด ขึ้นอยู่กับวิธีการต่อสายผ่านขั้วต่อที่เปิดตามปกติหรือปิดตามปกติ แรงที่ส่งผ่านแขนคันโยกจะถูกถ่ายโอนไปยังองค์ประกอบกระตุ้นการทำงานภายในไมโครสวิตช์ เมื่อแรงกดไปถึงจุดปฏิบัติการ กลไกการกระดกจะเปลี่ยนสถานะหน้าสัมผัสเกือบจะในทันทีก่อนที่จะกลับสู่ตำแหน่งเดิมเมื่อแรงกดถูกกำจัดออกไป

การเปลี่ยนแปลงอย่างรวดเร็วนี้ช่วยลดอาร์คของหน้าสัมผัส เพิ่มความแม่นยำของสัญญาณที่เกิดขึ้น และปรับปรุงอายุการใช้งานเชิงกลของหน้าสัมผัส ด้วยเหตุผลเหล่านี้ ไมโครสวิตช์จึงมักใช้ในการใช้งานที่มีการสลับวงจรบ่อยครั้ง การตรวจจับที่แม่นยำ การติดตั้งที่กะทัดรัด และเอาต์พุตไฟฟ้าที่สม่ำเสมอ

ที่ไหนไมโครสวิตช์แขนยาวมีการใช้กันทั่วไป

ไมโครสวิตช์แบบแขนยาวถูกนำมาใช้กันอย่างแพร่หลายในหลายอุตสาหกรรม เนื่องจากมีขนาดกะทัดรัด ความแม่นยำ และการผสานรวมทางกลที่ง่ายดายมาก ในบ้าน มีการใช้พวกมันในเครื่องใช้ไฟฟ้า เช่น เตาไมโครเวฟ เครื่องซักผ้า เครื่องล้างจาน เครื่องชงกาแฟ ตู้เย็น และเครื่องปรับอากาศ เพื่อตรวจจับสภาวะการเปิดหรือปิดประตูอินเตอร์ล็อค ตำแหน่งฝา และระดับน้ำสำหรับฟังก์ชั่นการทำงานและการควบคุมความปลอดภัย

ในการใช้งานในอุตสาหกรรมและเชิงพาณิชย์ ไมโครสวิตช์แขนยาวมักใช้เป็นลิมิตสวิตช์ อุปกรณ์ตรวจจับตำแหน่ง และสวิตช์นิรภัย นอกจากนี้ยังใช้กันอย่างแพร่หลายในตู้จำหน่ายสินค้าอัตโนมัติ เครื่องอาร์เคด อุปกรณ์สำนักงาน ล็อคไฟฟ้า อุปกรณ์ทางการแพทย์ เครื่องพิมพ์ 3 มิติ เครื่องบรรจุภัณฑ์ และอุปกรณ์ตกแต่งรถยนต์ เป็นวิธีการที่ประหยัดในการแปลงการเคลื่อนไหวทางกลให้เป็นสัญญาณไฟฟ้า

ประเภทของแขนงัดและการออกแบบแอคชูเอเตอร์

แขนก้านโยกมีรูปทรงที่แตกต่างกันหลายแบบสำหรับไมโครสวิตช์ที่มีก้านแขนยาว คันโยกยาวแบบตรงเป็นรูปแบบที่พบบ่อยที่สุด และใช้สำหรับการตรวจจับตำแหน่งทั่วไปและการสัมผัสทางกลขั้นพื้นฐาน คันโยกลูกกลิ้งใช้ลูกกลิ้งที่ปลายคันโยก ทำให้การเลื่อนข้ามสวิตช์เป็นภาระต่อวัตถุน้อยลงและลดแรงเสียดทาน คันโยกลูกกลิ้งจำลองมีปลายโค้งที่แขนแทนลูกกลิ้งหมุนแบบดั้งเดิม ดังนั้นจึงให้การสัมผัสที่นุ่มนวลกว่าด้วยต้นทุนที่ต่ำกว่า

เมื่อเลือกไมโครสวิตช์ที่มีแขนก้านโยกโดยเฉพาะ ให้ตรวจสอบทิศทางการเคลื่อนที่ของก้านโยกอย่างระมัดระวัง เนื่องจากการกดปุ่มในมุมที่ไม่ถูกต้องอาจทำให้เสียหายและทำให้เกิดความเสียหายก่อนเวลาอันควร เสถียรภาพและอายุการใช้งานของไมโครสวิตช์แบบแขนยาวสามารถปรับปรุงได้อย่างมาก โดยทำให้มั่นใจว่ามีการจัดตำแหน่ง ความยาวคันโยก และพื้นที่ปลดล็อคที่เหมาะสม

วิธีการเลือกไมโครสวิตช์แบบแขนยาว

วิธีที่ดีที่สุดในการเลือกสวิตช์คือการเริ่มต้นด้วยพารามิเตอร์การทำงานของสวิตช์ คุณต้องพิจารณาว่าสวิตช์จะตรวจพบสิ่งใด สวิตช์จะถูกเปิดใช้งานบ่อยแค่ไหน กระแสไฟฟ้าจะไหลผ่านสวิตช์เท่าใด และสวิตช์จะต้องอยู่ภายใต้เงื่อนไขใด หากคุณกำลังเปลี่ยนสัญญาณที่แรงดันไฟฟ้าต่ำ ความน่าเชื่อถือของหน้าสัมผัสและการทำงานที่เสถียรอาจมีความสำคัญมากกว่าการเปลี่ยนกระแสไฟฟ้าในปริมาณสูง หากคุณกำลังเปลี่ยนมอเตอร์หรือกำลัง คุณจะต้องให้ความสำคัญกับพิกัดทางไฟฟ้าและวัสดุหน้าสัมผัสให้มากขึ้น

สิ่งสำคัญคือต้องวัดระยะห่างของรูยึด ขนาดตัวเครื่อง ตำแหน่งคันโยก และการวางแนวขั้วต่อด้วย การประกอบมีแนวโน้มที่จะได้รับอิทธิพลจากการเปลี่ยนแปลงขนาดเพียงเล็กน้อย ส่งข้อมูลการติดตั้งของผู้จำหน่ายของคุณ เช่น รูปภาพ ภาพวาด พิกัดแรงดัน/กระแส ข้อมูลขั้วต่อ และหมายเลขชิ้นส่วน เมื่อเปลี่ยนอุปกรณ์เป็นรุ่นที่มีอยู่ สำหรับการพัฒนาผลิตภัณฑ์ใหม่ ให้ทดสอบตัวอย่างภายใต้สภาวะการทำงานจริงก่อนการผลิตจำนวนมาก เพื่อที่คุณจะได้ทราบว่าแรงในการทำงาน ความน่าเชื่อถือของการสัมผัส และค่าความคลาดเคลื่อนในการติดตั้งเป็นไปตามที่กำหนดหรือไม่

ไมโครสวิตช์แขนยาวคำแนะนำการจัดซื้อ

เมื่อซื้อไมโครสวิตช์แบบแขนยาวในนามของการผลิตหรือการบำรุงรักษาของ OEM การซื้อจากบุคคลที่สามารถให้ความต่อเนื่องได้มีความสำคัญพอๆ กับราคา หากคุณซื้อสวิตช์ราคาประหยัดที่ให้ระดับแรงกดที่แตกต่างกันหรือล้มเหลวทันทีหลังจากที่คุณซื้อ คุณจะต้องเสียค่าใช้จ่ายจำนวนมากสำหรับการคืนผลิตภัณฑ์ เวลาหยุดทำงาน หรือการร้องเรียนเกี่ยวกับผลิตภัณฑ์ มองหาซัพพลายเออร์ที่สามารถให้ความช่วยเหลือทางเทคนิค มีความสามารถในการผลิตที่สม่ำเสมอ และเสนอเอกสารและใบรับรองที่ชัดเจนของสวิตช์

แม้ว่าแขนคันโยกไมโครสวิตช์อาจดูไม่มีความสำคัญมากนัก แต่ก็มีความสำคัญอย่างยิ่งต่อความปลอดภัย การควบคุม และประสบการณ์ของผู้ใช้ เมื่อทราบรูปแบบแอคชูเอเตอร์ อัตรากำลังไฟฟ้า สภาพการติดตั้ง และคุณภาพของไมโครสวิตช์แขนยาว ใครก็ตามที่ซื้อคันโยกไมโครสวิตช์สำหรับเครื่องใช้ไฟฟ้า ลิมิตสวิตช์ขนาดกะทัดรัด หรือสวิตช์ตรวจจับที่ทนทานสำหรับโครงการ OEM จะสามารถเลือกสวิตช์ที่ให้บริการที่เชื่อถือได้ตลอดอายุการใช้งานของแอปพลิเคชันโดยมีปัญหาและการหยุดทำงานของบริการน้อยที่สุด
