สวิตช์ Rocker 6 พินทำงานอย่างไร

คุณอาจสะบัดหนึ่งโดยไม่ต้องคิดสองครั้ง การคลิกสวิตช์โยกที่น่าพอใจนั้นมีอยู่ทุกที่ ไม่ว่าจะเป็นบนปั๊มสูบน้ำ เครื่องทำความร้อนเบาะรถยนต์ หรือเครื่องบดแบบตั้งโต๊ะ แต่เมื่อคุณพลิกสวิตช์ไฟมาตรฐาน คุณจะหักสายไฟเพียงเส้นเดียวเท่านั้น แล้วทำไมกสวิตช์โยก 6 พินจำเป็นต้องมีง่ามโลหะหกอันซ่อนอยู่ข้างใต้ใช่ไหม เพราะส่วนประกอบเล็กๆ นี้ไม่ได้เป็นเพียงปุ่มเปิด/ปิดเท่านั้น มันเป็นตำรวจจราจรตัวเล็กๆ โดยจะควบคุมวงจรแยกกันสองวงจรพร้อมกัน และในบางกรณีจะสว่างขึ้นเพื่อบอกคุณว่ากำลังไฟฟ้าทำงานอยู่ มาดูกันว่าหมุดเหล่านั้นทำอะไรได้บ้าง

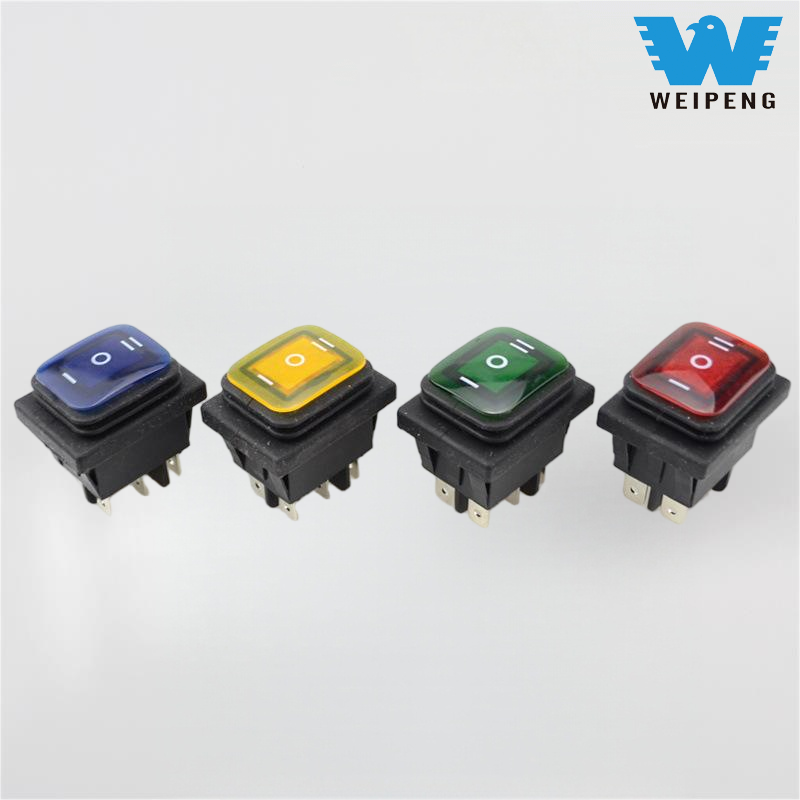

สวิตช์แบบโยก 6 พินเป็นสวิตช์แบบสองขั้วแบบ double-throw (DPDT) ในภาษาอังกฤษธรรมดา นั่นหมายความว่าสามารถควบคุมอุปกรณ์สองเครื่องที่แยกจากกันหรือสองฟังก์ชันของอุปกรณ์เครื่องเดียวพร้อมกันได้ ต่างจากสวิตช์ 2 พินธรรมดาที่ตัดสายไฟเพียงเส้นเดียว สวิตช์นี้มีไว้สำหรับงานที่ซับซ้อนมากขึ้น ซึ่งคุณต้องถอยหลังมอเตอร์หรือสลับระหว่างแหล่งพลังงานสองแห่ง

เพื่อให้เข้าใจถึงวิธีการทำงาน คุณจำเป็นต้องทราบเค้าโครงพิน คุณไม่จำเป็นต้องมีปริญญาวิศวกรรมศาสตร์ แค่คิดว่าพวกเขาเป็นคู่

- พิน 1 และ 2 (อินพุต): นี่คือเทอร์มินัล "ทั่วไป" ของคุณ โดยปกติแล้วจะเชื่อมต่อกับแหล่งพลังงานหลักของคุณ (แบตเตอรี่หรืออะแดปเตอร์ติดผนัง)

- พิน 3 และ 4 (ชุดเอาต์พุต 1): สิ่งเหล่านี้เชื่อมต่อกับอุปกรณ์ตัวแรกหรือฟังก์ชันแรก (เช่น "ส่งต่อ" บนมอเตอร์)

- พิน 5 และ 6 (ชุดเอาต์พุต 2): สิ่งเหล่านี้เชื่อมต่อกับฟังก์ชันที่สอง (เช่น "ย้อนกลับ")

จะเกิดอะไรขึ้นเมื่อคุณพลิกมัน?

นี่คือเคล็ดลับมายากล ตัวโยกมีสะพานโลหะอยู่ข้างในซึ่งจะเคลื่อนที่เมื่อคุณกด

- ตำแหน่ง 1 (ขึ้น/บน A): บริดจ์เชื่อมต่อพิน 1 กับพิน 3 และเชื่อมต่อพิน 2 กับพิน 5 พร้อมกัน กำลังไฟฟ้าไหลไปยังฟังก์ชัน A

- ตำแหน่ง 2 (กลาง/ปิด): ไม่มีการเชื่อมต่อใดๆ สะพานตั้งอยู่ในตำแหน่งที่เป็นกลาง วงจรตายแล้ว

- ตำแหน่ง 3 (ลง/บน B): บริดจ์เชื่อมต่อพิน 1 กับพิน 4 และพิน 2 กับพิน 6 ตอนนี้พลังงานจะไหลไปที่ฟังก์ชัน B

ในฐานะผู้ซื้อ โดยปกติคุณจะต้องใช้สวิตช์โยกแบบ 6 พินเท่านั้นสำหรับปัญหาเฉพาะสองประการ:

1.  การถอยหลังมอเตอร์กระแสตรง: ลองนึกถึงกว้านหรือตัวยก คุณต้องส่งแรงดันไฟฟ้าบวกไปทางหนึ่งจึงจะขึ้น และกลับขั้วเพื่อลงไป สวิตช์แบบ 4 พินไม่สามารถทำได้อย่างปลอดภัย แต่6 พินการออกแบบรองรับ "ครอสโอเวอร์" ภายใน

2. การควบคุมแรงดันไฟฟ้าคู่: บางทีคุณอาจมีอุปกรณ์ที่ทำงานบน 12V และ 24V หรือคุณต้องการเลือกระหว่าง "พลังงานแบตเตอรี่" และ "พลังงานของเครื่องกำเนิดไฟฟ้า" สวิตช์นี้จะแยกทั้งสองบรรทัด

The Light Issue (อาการปวดหัวของผู้ซื้อทั่วไป)

สวิตช์โยกแบบ 6 พินจำนวนมากมีไฟ LED ในตัว อย่างไรก็ตาม ไฟเหล่านี้จำเป็นต้องมีเส้นทางภาคพื้นดิน หากสวิตช์ของคุณไม่สว่างขึ้น อย่าคิดว่ามันพัง คุณอาจต้องใช้สายกราวด์เฉพาะกับพิน "กราวด์" (มักจะเป็นพิน 7 หรือขั้วต่อแยกต่างหาก ขึ้นอยู่กับยี่ห้อ) หากคุณเพิกเฉยต่อไฟ LED การสลับทางกลยังคงทำงานได้ดี

ซื้อกลับบ้าน

ลืมแผนผังการเดินสายที่ซับซ้อนไปได้เลย เพียงจำไว้ว่า:สวิตช์โยก 6 พินคือสวิตช์ 3 พินสองตัวแยกกันที่ติดกาวอยู่ในตัวเรือนเดียว มีไว้เพื่อจัดการกับการกระทำที่แตกต่างกันสองแบบ (เช่น ความเร็วสูง/ต่ำ หรือเดินหน้า/ถอยหลัง) โดยใช้ปุ่มเดียว หากโครงการของคุณต้องการการกลับมอเตอร์หรือการจัดการแหล่งพลังงานสองแหล่ง ในที่สุดคุณก็รู้แล้วว่าทำไมสวิตช์แบบ 2 พินพื้นฐานถึงไม่ตัดมัน
